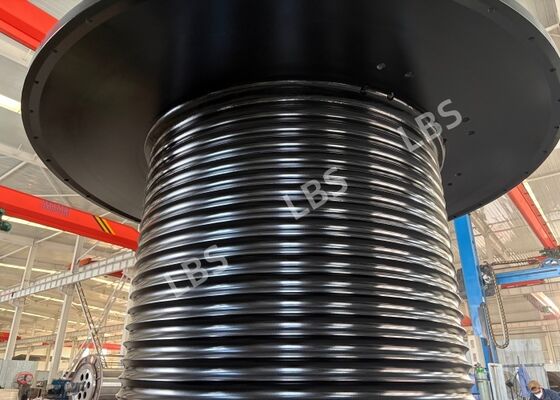

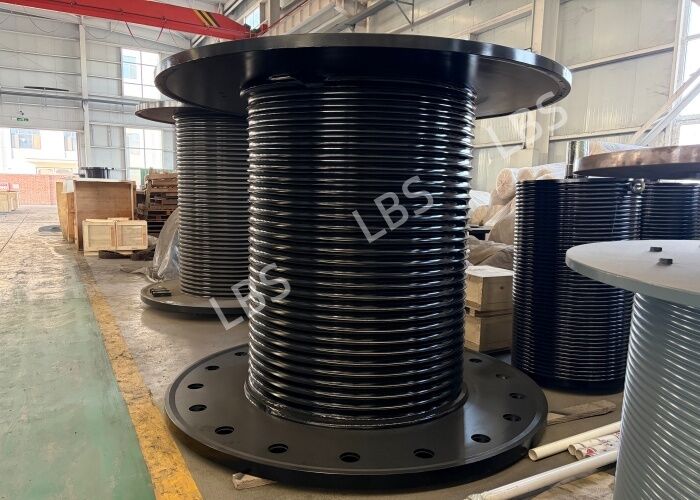

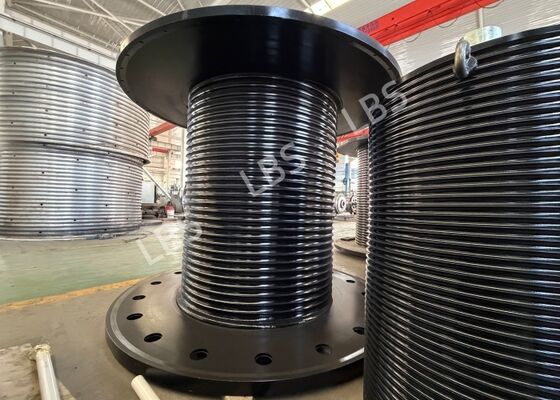

Tang trống Lebus Q355C, rãnh xoắn kép xoắn trái

1.Mô tả sản phẩm

Tang trống Lebus này là bộ phận chịu tải cốt lõi cho tời nâng của cần trục hạng nặng. Được làm từ thép hợp kim thấp cường độ cao Q355C có độ dai tốt ở nhiệt độ thấp, nó hoạt động đáng tin cậy ngoài trời và ngoài khơi. Nó sử dụng rãnh Lebus xoắn kép xoắn trái 65° để quấn cáp thép lên đến 7 lớp. Thân tang trống được ưu tiên cán từ một tấm thép duy nhất. Tất cả các mối hàn đối đầu đều đạt Cấp 1 và được kiểm tra bằng NDT UT & RT. Sau khi hàn, tang trống được ủ giảm ứng suất, sau đó gia công chính xác với hoàn thiện rãnh cuối cùng để đảm bảo đồng trục và hình trụ. Được trang bị bộ dẫn hướng đầu cáp và các tấm chuyển lớp chéo, nó đi kèm với bộ neo cáp đầy đủ được lắp ráp sẵn. Mặt bích bên phải của nó có thể được khoan lỗ khớp với bánh răng lớn để đạt độ đồng trục cao. Tang trống cấp M4 này được sản xuất theo tiêu chuẩn quốc gia về cần trục cho hoạt động liên tục hạng nặng.

2.Thông số sản phẩm

3.Ưu điểm sản phẩm

(1) Rãnh xoắn kép Lebus: Cho phép chuyển lớp cáp mượt mà, ngăn ngừa cáp bị rối, nhảy và ép, kéo dài tuổi thọ cáp thép.

(2) Hàn & xử lý nhiệt chắc chắn: Mối hàn Cấp 1 với kiểm tra NDT kép. Ủ giảm ứng suất sau hàn làm giảm biến dạng thân tang trống để hoạt động ổn định.

(3) Gia công độ chính xác cao: Kiểm soát dung sai hình học chặt chẽ. Khoan lỗ khớp với bánh răng lớn giúp giảm rung động và bảo vệ các bộ phận truyền động.

(4) Giao hàng lắp ráp sẵn: Bộ neo cáp được lắp đặt sẵn tại nhà máy, tiết kiệm công việc tại chỗ và loại bỏ rủi ro lắp đặt.

(5) Thích ứng với môi trường khắc nghiệt: Thép Q355C có độ dai tuyệt vời ở nhiệt độ thấp, phù hợp với điều kiện ngoài trời, cảng và môi trường nước biển có sương muối.

(6) Tiêu chí bảo trì & loại bỏ rõ ràng: Các quy tắc kiểm tra định lượng đơn giản hóa việc quản lý thiết bị và đảm bảo an toàn nâng hạ.

(7) Tuân thủ tiêu chuẩn: Sản xuất theo tiêu chuẩn quốc gia về cần trục, dễ dàng cho việc nghiệm thu dự án của bên thứ ba.

4.Ứng dụng sản phẩm

• Tang trống cốt lõi cho tời nâng của cần trục bánh xích lớn, cần trục cổng và cần trục nổi trên cảng
• Hệ thống tời nâng cáp đa lớp trên các nền tảng kỹ thuật ngoài khơi và tời nâng hàng hải
• Tời nâng hạng nặng của máy móc xây dựng hạng nặng và thiết bị xử lý vật liệu lớn
• Thiết bị nâng hạ trong các tàu khai thác mỏ và kỹ thuật yêu cầu quấn cáp đa lớp có trật tự lên đến 7 lớp
