Trục vít me T-type bằng thép không gỉ duplex 2205 chống ăn mòn, chịu tải cao, chống mài mòn

1.Mô tả

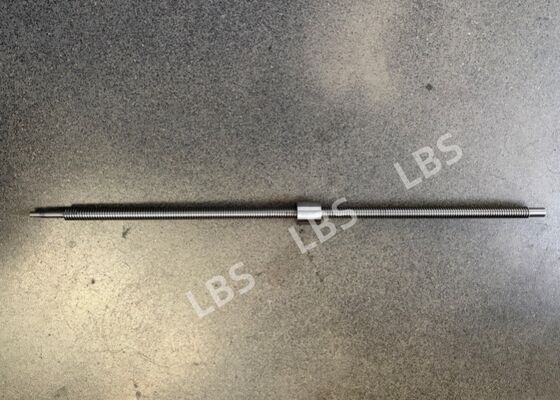

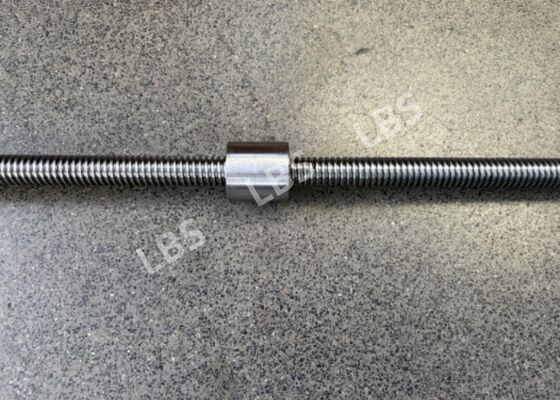

Trục vít me T-type này được làm từ thép không gỉ 2205, mã sản phẩm: 26MD01-M403-002. Thông số ren của nó là Tr20×4 với cấp chính xác 7e. Đây là bộ phận truyền động chính xác loại B với trọng lượng một chiếc là 1,957 kg. Nguyên liệu là thép không gỉ duplex 2205, được xử lý nhiệt dung dịch ở 1020–1100°C sau đó làm nguội nhanh bằng nước, mang lại cả độ bền cao và khả năng chống ăn mòn vượt trội.

Sản xuất nghiêm ngặt theo độ chính xác ren thang 7e, bộ phận có dung sai hình học được kiểm soát chặt chẽ cho các đoạn trục. Dung sai kích thước không xác định tuân thủ GB/T1804-m, và dung sai hình học không xác định tuân thủ GB/T1184-H. Các cạnh sắc được bo tròn và loại bỏ ba via. Tất cả các kích thước không được đánh dấu đều tham chiếu đến mô hình 3D. Tổng chiều dài là 847 mm, tích hợp nhiều đoạn trục lắp ghép chính xác, rãnh then và ren kết nối M12×1.5. Nó cho phép truyền động tuyến tính mượt mà và phù hợp với các cơ cấu truyền động đẩy-kéo và nâng chuyển động qua lại trong điều kiện ăn mòn khắc nghiệt.

2.Thông số

3.Ưu điểm

(1) Đặc tính vật liệu vượt trội: Thép không gỉ duplex 2205 với xử lý nhiệt dung dịch. Chống ăn mòn rỗ, ăn mòn kẽ hở và ăn mòn ứng suất nứt. Độ bền của nó cao hơn nhiều so với thép không gỉ 304/316 thông thường, kết hợp khả năng chống ăn mòn và độ bền cơ học cao.

(2) Truyền động chính xác: Ren thang Tr20×4 được gia công theo cấp độ chính xác cao 7e. Có khả năng truyền động mượt mà và hiệu suất tự khóa tốt. Kiểm soát dung sai hình học nghiêm ngặt đảm bảo khe hở truyền động nhỏ và độ chính xác định vị ổn định.

(3) Cấu trúc tích hợp chính xác: Gia công tích hợp các đường kính lắp ghép đa đoạn, rãnh then và ren kết nối. Đồng trục và vuông góc cao, độ nhám bề mặt lên đến Ra1.6 cho khả năng tương thích lắp ghép tuyệt vời.

(4) Quy trình sản xuất đáng tin cậy: Các cạnh sắc được loại bỏ ba via và bo tròn, hệ thống dung sai tiêu chuẩn hóa. Bộ phận chính xác loại B, mài mòn thấp trong quá trình chuyển động qua lại dài hạn và tuổi thọ kéo dài.

4.Ứng dụng

Lý tưởng cho kỹ thuật hàng hải, thiết bị nâng ngoài khơi, khử muối nước biển, môi trường ăn mòn hóa học, cơ cấu nâng và đẩy-kéo trên các giàn khoan ngoài khơi. Cũng có thể áp dụng cho cơ cấu chấp hành van, truyền động tuyến tính dưới nước và máy nâng chống ăn mòn trong điều kiện ăn mòn nặng. Nó có thể hoạt động ổn định lâu dài trong môi trường ăn mòn chứa clorua và ẩm ướt.
