Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Q355D | Đường kính dây: | 36,9mm |
|---|---|---|---|
| Đường kính trống: | 1450mm | Rãnh dây: | rãnh Lebus |
| Xoay rãnh: | Thuận tay trái | Kiểu lắp: | chốt |

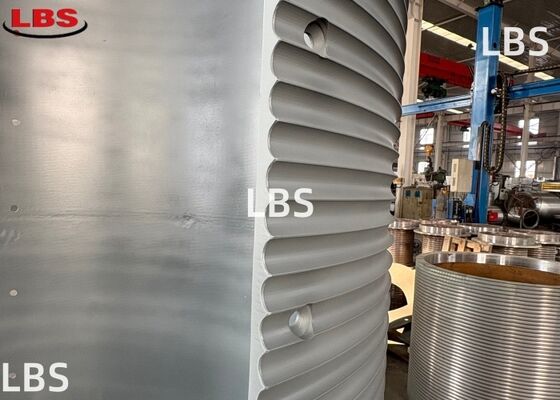

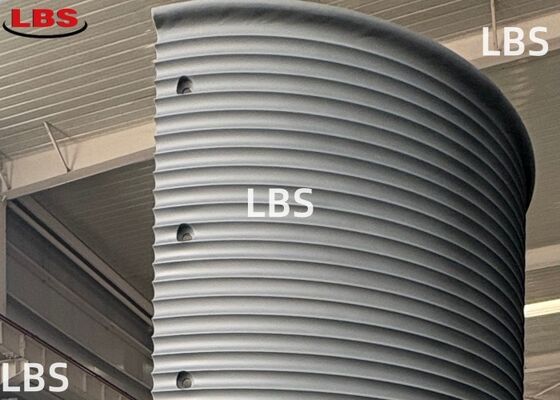

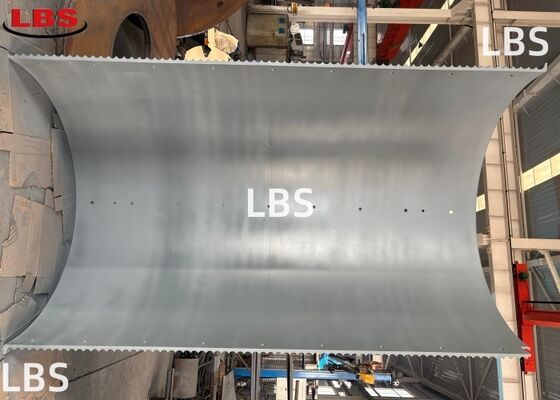

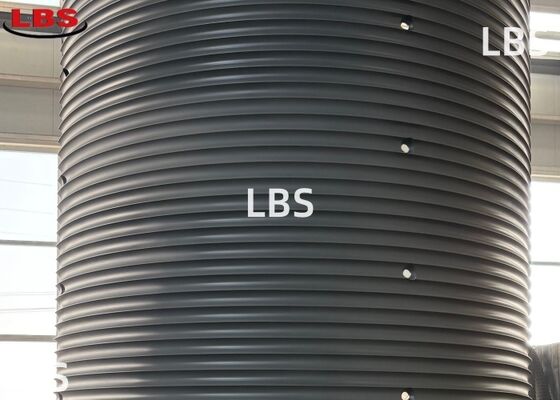

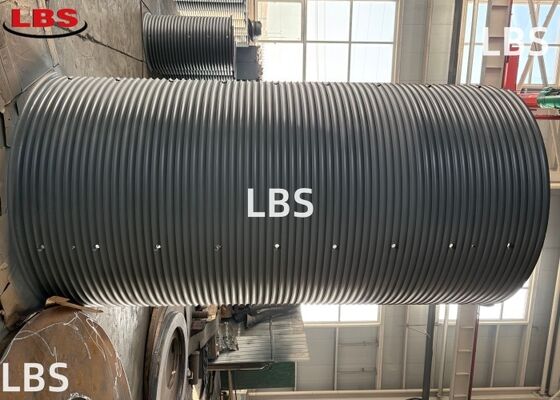

Ống lót tang trống rãnh Lebus chịu tải nặng này được thiết kế đặc biệt cho ứng dụng cáp thép 36,9 mm, tích hợp góc dẫn 50° hướng trái và bước rãnh chắc chắn 37,9 mm. Model DN36.9-D1450-L2672 có hoa văn rãnh 70,5 vòng với dung sai chiều dài tổng thể là ±1 mm. Ống lót loại tách rời được lắp đặt chắc chắn bằng 54 vít đầu chìm M20, tạo kết nối có thể bảo trì với thân tang trống chính. Với đường kính đáy rãnh là Φ1450 mm và đường kính tâm lớp cáp đầu tiên là Φ1486,9 mm, ống lót tang trống này đảm bảo hiệu suất quấn cáp đa lớp đáng tin cậy cho các hoạt động nâng tải nặng đòi hỏi khắt khe.
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Ống lót tang trống rãnh Lebus / Ống lót tách rời LBS |
| Mã model | DN36.9-D1450-L2672 |
| Đường kính cáp thép | 36,9 mm |
| Loại rãnh | Lebus (Giao cắt tiếp tuyến) |
| Hướng rãnh | Hướng trái |
| Góc dẫn | 50° |
| Bước rãnh (P) | 37,9 mm |
| Số vòng rãnh (Z) | 70,5 |
| Đường kính đáy rãnh | Φ1450 mm |
| Đường kính tâm lớp cáp đầu tiên | Φ1486,9 mm |
| Chiều dài tổng thể (L) | 2672 mm (±1 mm) |
| Loại lắp đặt | Bắt bu lông (54 × vít đầu chìm M20) |
| Vật liệu | Thép hợp kim Q355D |
Điểm khác biệt chính của ống lót tang trống này là hệ thống gắn bu lông chịu tải nặng, với 54 vít đầu chìm M20 cho phép thay thế tại chỗ dễ dàng mà không cần tháo dỡ phức tạp. Góc dẫn 50° hướng trái được điều chỉnh chính xác theo yêu cầu góc nghiêng, cho phép chuyển đổi lớp cáp có kiểm soát trên tất cả 70,5 vòng rãnh. Bước rãnh rộng 37,9 mm cung cấp khoảng hở tối ưu cho cáp thép 36,9 mm, giảm ma sát và sinh nhiệt trong quá trình quấn tốc độ cao. Ngoài ra, các vát cạnh 10 mm × 45° được gia công tại các cạnh quan trọng giúp giảm thiểu tập trung ứng suất và bảo vệ cáp khỏi tiếp xúc mài mòn khi vào và ra.
Ống lót tang trống khổ lớn này được thiết kế chuyên dụng cho thiết bị nâng quy mô lớn hoạt động với cáp thép 36,9 mm trong môi trường khắc nghiệt. Các ứng dụng phổ biến bao gồm cần cẩu bệ ngoài khơi, hệ thống xử lý container tại cảng và tời khai thác mỏ, nơi việc quấn đa lớp đáng tin cậy ảnh hưởng trực tiếp đến an toàn vận hành. Thiết kế tách rời bắt bu lông đặc biệt có giá trị trong các ứng dụng hàng hải nặng với khả năng bảo trì hạn chế, cho phép đội ngũ kỹ thuật thay thế rãnh bị mòn mà không cần tháo toàn bộ cụm tang trống khỏi tàu hoặc công trình. Các ứng dụng khác bao gồm tàu sản xuất nổi, cần cẩu trên tàu và tời công suất cao yêu cầu rãnh chính xác với thời gian ngừng hoạt động tối thiểu. Đối với các nhà khai thác tìm kiếm ống lót tang trống bền bỉ, có thể bảo trì, được chế tạo cho các điều kiện công nghiệp và hàng hải nghiêm ngặt, bộ phận này mang lại hiệu suất thực địa đã được chứng minh.
