Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Q355B | kiểu rừng rậm: | Lebus |
|---|---|---|---|
| Đường kính dây: | 41mm | Đường kính trống: | 1440m |
| Kiểu lắp: | bắt vít | Xoay rãnh: | Tay phải |

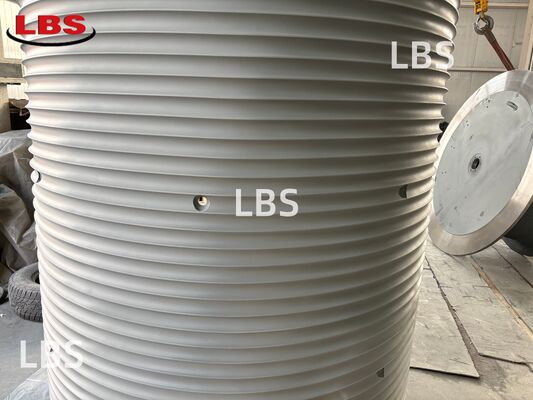

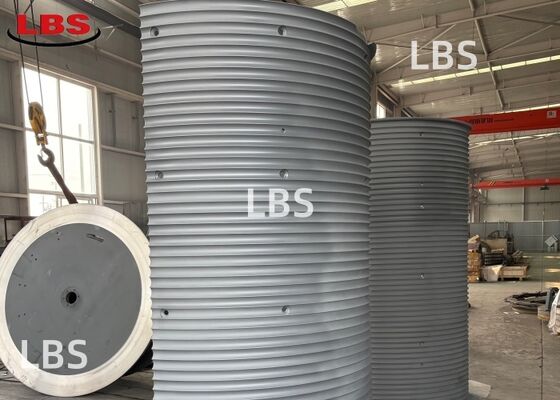

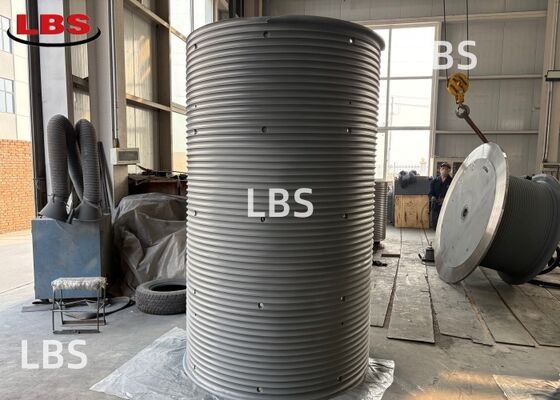

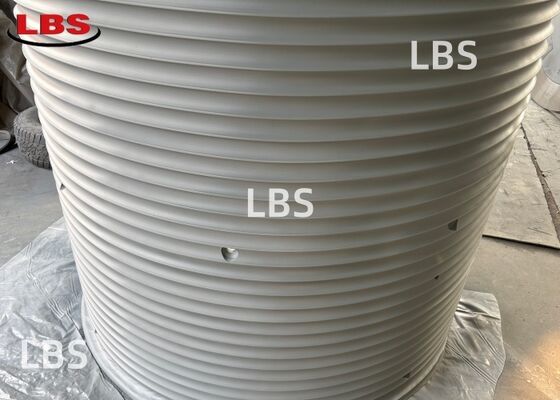

Được thiết kế cho hệ thống cáp thép 41 mm đòi hỏi khả năng lưu trữ vượt trội, ống lót tang trống rãnh Lebus này (mẫu LBSS-DN41-D1440-L2365) cung cấp tổng chiều dài cáp 3400 mét trên 11 lớp quấn. Ống lót có 56,5 vòng rãnh được gia công chính xác với góc dẫn 50° xoay phải, đảm bảo việc quấn đa lớp có kiểm soát, loại bỏ hiện tượng chồng chéo và làm bẹp cáp. Các thông số hình học chính bao gồm đường kính đáy rãnh 1440 mm và khoảng cách tâm cáp lớp đầu tiên 1481 mm, cả hai đều được tính toán để duy trì góc nghiêng nhất quán trong suốt chu kỳ quấn. Việc gắn kết an toàn được cung cấp bởi sáu vít đầu chìm lục giác M20, cho phép cả việc lắp đặt chắc chắn và thay thế tại chỗ đơn giản khi cần thiết.
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Ống lót tang trống rãnh Lebus LBS |
| Số hiệu mẫu | LBSS-DN41-D1440-L2365 |
| Đường kính cáp thép | 41 mm |
| Loại rãnh | Lebus (Giao cắt tiếp tuyến) |
| Hướng xoay rãnh | 50° xoay phải |
| Bước ren (P) | 41,85 mm |
| Số vòng rãnh (Z) | 56,5 |
| Chiều dài tổng thể (L) | 2365 mm |
| Đường kính đáy rãnh | Φ1440 mm |
| Đường kính tâm cáp lớp đầu tiên | Φ1481 mm |
| Dung lượng lưu trữ cáp | 3400 mét |
| Lớp quấn | 11 |
| Phương pháp lắp đặt | Gắn bu lông (6 × vít đầu chìm lục giác M20) |
Điều làm cho ống lót tang trống này nổi bật là khả năng lưu trữ cáp đáng kể của nó—3400 mét cáp thép 41 mm được sắp xếp trên 56,5 vòng rãnh và 11 lớp quấn. Khả năng này đặc biệt phù hợp cho các hoạt động ngoài khơi nước sâu và các tình huống nâng tầm xa. Hình dạng rãnh bao gồm một đoạn chuyển tiếp 55° giúp dẫn cáp mượt mà qua các vùng giao cắt, hai bên là các đoạn song song 35° giữ cho cáp ổn định trong quá trình quấn liên tục. Bước ren 41,85 mm được khớp chính xác với đường kính cáp 41 mm, cung cấp khoảng hở tối ưu giúp giảm thiểu nhiệt ma sát và mài mòn. Việc lắp đặt bằng bu lông sử dụng sáu vít đầu chìm M20, kết hợp với khe hở cắt 4-6 mm, giúp đơn giản hóa việc lắp ráp và tháo rời trong quá trình bảo trì theo lịch trình.
Ống lót tang trống dung lượng cao này được thiết kế đặc biệt cho tời neo ngoài khơi, hệ thống thăm dò biển sâu và cần cẩu cảng quy mô lớn, nơi chiều dài cáp kéo dài là yêu cầu quan trọng. Dung lượng 3400 mét làm cho nó trở thành một lựa chọn lý tưởng cho các tàu sản xuất, lưu trữ và xuất hàng nổi (FPSO), có hệ thống tời phải chứa chiều dài cáp đáng kể để giữ vị trí chính xác. Trong các máy nâng khai thác mỏ và cần cẩu nâng hạng nặng dựa vào quấn 11 lớp, cấu hình rãnh Lebus đảm bảo hiệu suất quấn nhất quán trên toàn bộ chiều sâu của lớp quấn. Đối với các nhà khai thác cần một lớp lót tang trống bền bỉ, dễ bảo trì, kết hợp thể tích lưu trữ vượt trội với khả năng dẫn cáp chính xác, ống lót này mang lại độ tin cậy đã được chứng minh trong cả môi trường biển và công nghiệp.
