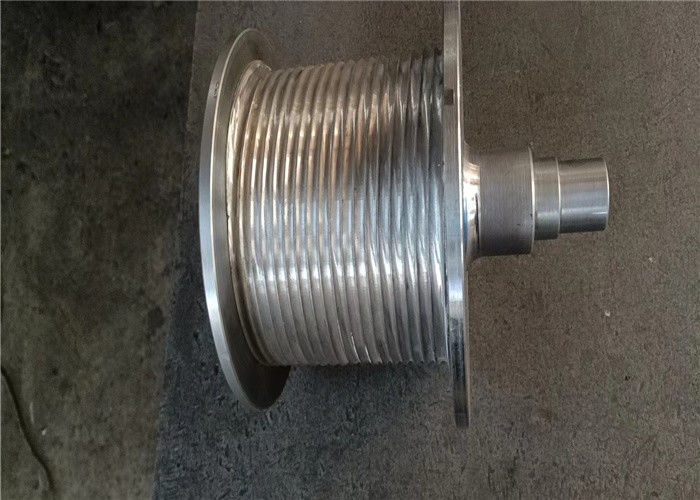

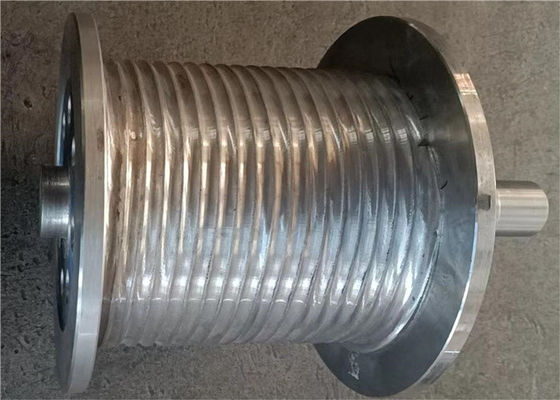

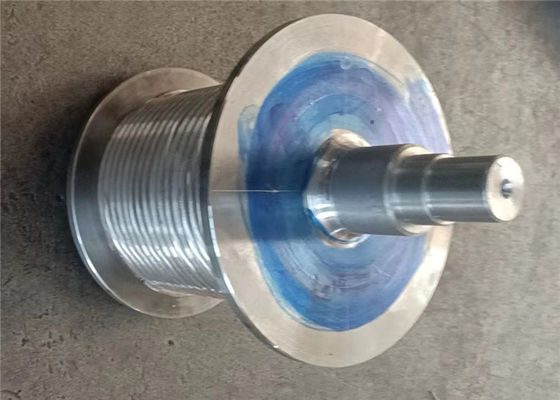

Trống tời bằng dây thép carbon Lebus với trục được sử dụng trong cần cẩu máy móc xây dựng

Trống dây Lebus bằng thép carbon có trục được sử dụng trong cần cẩu máy móc xây dựng

Trống tời là một bộ phận quan trọng của cầu trục.

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Vật liệu trống tời có rãnh: Thép carbon, thép hợp kim, thép không gỉ, nhôm, thép cường độ cao, v.v.
Tiêu chuẩn vật liệu: GB, AISI, ASME, ASTM, JIS, DIN, ...
Nhiệt độ môi trường: -40°C Đến +45°C
Nhiệt độ môi trường xung quanh: -40 ° C đến +50 ° C
Loại rãnh của trống: Rãnh xoắn ốc hoặc rãnh Lebus
Hướng quay của Trống: Tay trái hoặc Tay phải
Phương pháp gia công: Gia công bằng máy
Đường kính dây: 3 MM~100 MM
Thiết bị gia công: Trung tâm gia công CNC

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn. Hình thức truyền dẫn và hình thức cấu trúc rất đa dạng, nhưng quy tắc quấn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển các rãnh dây LEBUS có những ưu điểm rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, góc xoắn ốc của phần song song và phần leo sẽ ảnh hưởng đến ảnh hưởng của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng rối loạn dây trống của tời mỏ dầu, kéo dài thời gian sử dụng dây cáp và tuổi thọ của trống.

Hệ thống này vẫn là phương pháp hiệu quả và hoàn hảo nhất để kéo dài tuổi thọ của dây cáp.Các thử nghiệm đã chỉ ra rằng việc sử dụng với Thông số kỹ thuật của dây cáp phù hợp với rãnh dây, trống Lebus có thể kéo dài tuổi thọ của dây cáp hơn 500%.
Rãnh dây LBS làm cho tải trọng được phân bổ đều giữa các lớp và thực tế đã chứng minh rằng nó giúp kéo dài đáng kể tuổi thọ của dây cáp.Trên thực tế, bề mặt thử nghiệm có thể kéo dài tuổi thọ của dây cáp hơn 500%.Giảm hư hỏng dây cáp giúp tăng độ an toàn và giảm thời gian dừng máy.

Thông số bắt buộc

• Đường kính dây hoặc đường kính cáp (mm)
• Đường kính trong D1(mm)
• Đường kính ngoài D2(mm)
• Chiều rộng giữa các mặt bích L(mm)
• Công suất dây (m)
• Vật liệu:
• Hướng quay: trái hoặc phải

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
