Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Phụ kiện cần cẩu hàng hải Hỗ trợ ổ đĩa khung, có thể được tùy chỉnh | Tiêu chuẩn: | NS-ISO 13920BF |
|---|---|---|---|
| màu sắc: | Interthan 990 Xanh trắng | Phạm vi ứng dụng: | tời hàng hải |
| Chiều dài: | 1720mm | Vật liệu: | S355J2H |
| Cao: | 525 | Cân nặng: | 65kg |
| bề mặt chung: | Ra 6.3 | chế độ xử lý: | hàn và gia công |
| Chức năng: | Đối với gia công tời cuối dây / đầu coe | ||
| Làm nổi bật: | Phụ kiện cần cẩu tùy chỉnh,Ổ đĩa phụ kiện cần cẩu,Phụ kiện tời hàng hải tùy chỉnh |
||

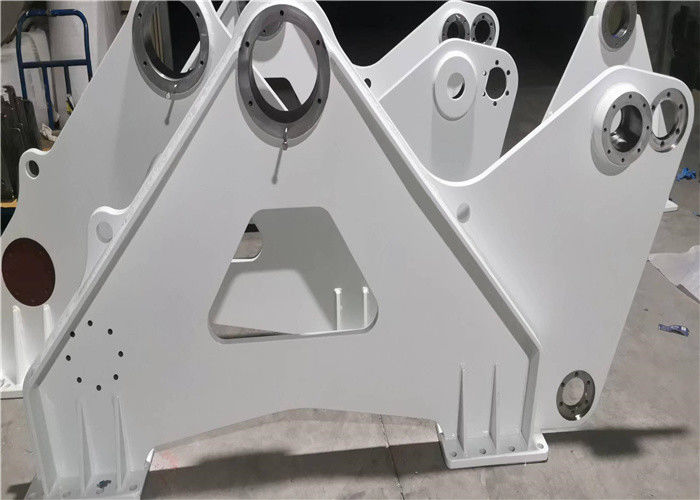

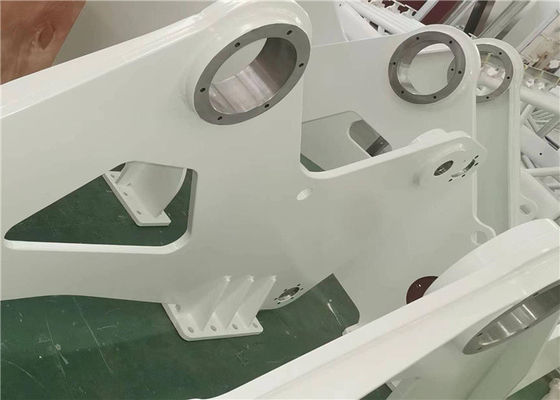

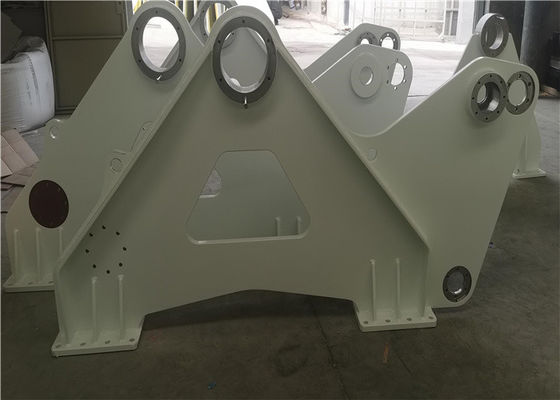

Tên sản phẩm: Giá đỡ phụ kiện cẩu hàng hải - Hỗ trợ ổ đĩa có thể được tùy chỉnh
Tên khác: Bộ truyền động khung Marine Winch.
Tiêu chuẩn: NS-ISO 13920BF
Loại sling: cáp hoặc dây
sức mạnh: Điện
màu sắc:Inerthane 990 Xanh trắng
Dây: 100-1000mm
Đường kính dây: 3-199mm
Dung sai chung: NS-ISO 13920BF
Công ty chúng tôi chủ yếu phục vụ máy móc nâng hạ, máy móc hàng hải, máy móc dầu khí, máy móc bảo tồn nước, Chúng tôi có thể sản xuất tời và tất cả các bộ phận bằng thép cho tời.
| Q/TY | MỤC | SỰ MIÊU TẢ | MÔ TẢ KỸ THUẬT | VẬT LIỆU | KHỐI | |
| 1 | 1 | Đĩa | PL30 | S355J2+N | 146,68kg | |
| 2 | 2 | Đĩa | PL25 | S355J2+N | 11,23kg | |
| 1 | 3 | Đĩa | PL25 | S355J2+N | 18,63kg | |
| 1 | 4 | Đĩa | PL20 | S355J2+N | 18,63kg | |
| 2 | 5 | Đĩa | PL20 | S355J2+N | 4,25kg | |
| 1 | 6 | ống vuông | w300* H300 *T12 *L1250 | S355J2H | 26,26kg |
Cắt và vát vật liệu phải được thực hiện bằng phương pháp cắt nhiệt hoặc gia công cơ.
Các cạnh cắt bằng nhiệt phải được mài cho kim loại chắc chắn trước khi hàn.
Tất cả các cạnh sắc, góc và Vùng bảo dưỡng phải được làm tròn thành R=2,5 mm.
Thép không gỉ phải được mài, sau đó được xử lý bằng axit và làm sạch trước khi sử dụng.
Không được để bộ phận nào không được hàn trừ khi được ghi rõ ràng trên bản vẽ, để tiếp cận hiệu quả và dễ dàng, các cạnh sắc (không được hàn) được khuyến nghị nên làm tròn đến R2,5 tối thiểu trước khi lắp ráp các bộ phận.
Nhiệt độ thử nghiệm và năng lượng tác động của rãnh chữ V charpy phải phù hợp với thiết bị nâng DNV Số 2.22.các giá trị cho các tấm trong kết cấu thép hàn chính và thiết yếu được liệt kê trong bảng dưới đây:
| Ứng suất Re(MPa) | Độ dày (mm) | nhiệt độ(°C) | Năng lượng tác động (J) |
| 355 | 6< t ≤ 25 | 0 | 34 |
| 25< t ≤ 50 | -20 | 34 | |
| 50< t ≤ 70-40 | -40 | 41 | |
| 70< t ≤ 150 | -40 | 50 | |
| 690 | 6< t ≤ 25 | 0 | 46 |
| 6< t ≤ 25 | -20 | 46 | |
| 50< t ≤ 70 | -40 | 46 |
