Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | 1.4404 Trục vật liệu - Hỗ trợ | Tiêu chuẩn: | NS-ISO 2768mK |
|---|---|---|---|
| màu sắc: | Interthan 990 Xanh trắng | Phạm vi ứng dụng: | tời hàng hải |
| Đường kính: | 30MM | Vật liệu: | 1.4404 |

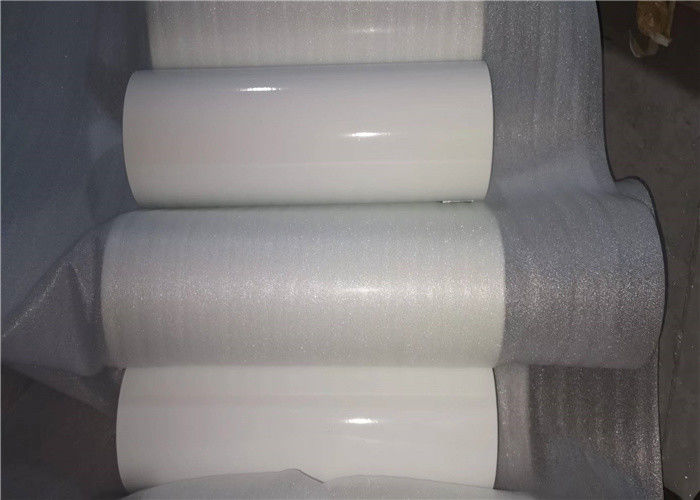

| đóng gói: | Hộp bằng gỗ | Cân nặng: | 30kg |
| chiều dài: | 80mm | bề mặt chung: | Ra3.2 |
| Làm nổi bật: | 1.4404 Tời hàng hải lớn,Bộ phận tời hàng hải Hỗ trợ trục,phụ kiện tời hàng hải 1.4404 |
||

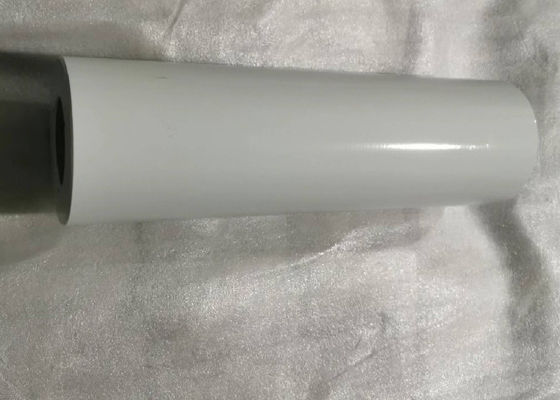

Tên sản phẩm: Trục vật liệu thép không gỉ 1.4404 - Hỗ trợ tời lớn hàng hải
Tên khác: Marine Winch trục- hỗ trợ
Tiêu chuẩn: NS-ISO 2768mK
Loại sling: cáp hoặc dây
sức mạnh: Điện
màu sắc:Inerthane 990 Xanh trắng
Dây: 100-1000mm
Đường kính dây: 3-199mm
Dung sai chung: NS-ISO 2768mK
Công ty chúng tôi chủ yếu phục vụ máy móc nâng hạ, máy móc hàng hải, máy móc dầu khí, máy móc bảo tồn nước, Chúng tôi có thể sản xuất tời và tất cả các bộ phận bằng thép cho tời.
| Q/TY | MỤC | SỰ MIÊU TẢ | MÔ TẢ KỸ THUẬT | VẬT LIỆU | KHỐI | |
| 1 | 1 | Đĩa | PL30 | S355J2+N | 12,11kg | |
| 1 | 2 | Đĩa | PL25 | S355J2+N | 1281,01kg | |
| 1 | 3 | Đĩa | PL25 | S355J2+N | 1278,71kg | |
| 1 | 4 | Đĩa | PL20 | S355J2+N | 519,77kg | |
| 1 | 5 | Đĩa | PL20 | S355J2+N | 483,92kg | |
| 1 | 6 | Đĩa | PL20 | S355J2+N | 322,17kg | |
| 2 | 7 | Đĩa | PL20 | S355J2+N | 216,29kg | |
| 1 | số 8 | Đĩa | PL15 | S355J2+N | 10,46kg | |
| 1 | 9 | Đĩa | PL15 | S355J2+N | 23,96kg | |
| 1 | 10 | Đĩa | PL15 | S355J2+N | 16,1kg | |
| 6 | 11 | Đĩa | PL15 | S355J2+N | 7,53kg | |
| 1 | 12 | Đĩa | PL15 | S355J2+N | 237,56kg | |
| 11 | 13 | Đĩa | PL15 | S355J2+N | 14,68kg | |
| 1 | 14 | Đĩa | PL10 | S355J2+N | 51,41kg | |
| 1 | 15 | ống, thông tư | 660*520*4460 | S355J2H+N | 4548,39kg | |
| 2 | 16 | thanh, thông tư | S355J2+N | 0,79kg |
Cắt và vát vật liệu phải được thực hiện bằng phương pháp cắt nhiệt hoặc gia công cơ.
Các cạnh cắt bằng nhiệt phải được mài cho kim loại chắc chắn trước khi hàn.
Tất cả các cạnh sắc, góc và Vùng bảo dưỡng phải được làm tròn thành R=2,5 mm.
Thép không gỉ phải được mài, sau đó được xử lý bằng axit và làm sạch trước khi sử dụng.
Mảnh hàn, hạt và xỉ hàn phải được loại bỏ hoàn toàn.Bề mặt hư hỏng được lấp đầy và mài phẳng.
Nhiệt độ thử nghiệm và năng lượng tác động của rãnh chữ V charpy phải phù hợp với thiết bị nâng DNV Số 2.22.các giá trị cho các tấm trong kết cấu thép hàn chính và thiết yếu được liệt kê trong bảng dưới đây:
| Ứng suất Re(MPa) | Độ dày (mm) | nhiệt độ(°C) | Năng lượng tác động (J) |
| 355 | 6< t ≤ 25 | 0 | 34 |
| 25< t ≤ 50 | -20 | 34 | |
| 50< t ≤ 70-40 | -40 | 41 | |
| 70< t ≤ 150 | -40 | 50 | |
| 690 | 6< t ≤ 25 | 0 | 46 |
| 6< t ≤ 25 | -20 | 46 | |
| 50< t ≤ 70 | -40 | 46 |
