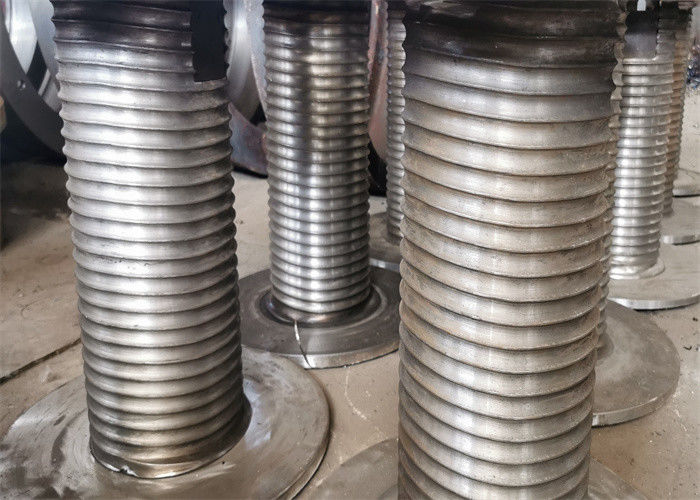

Thép carbon Đường kính 8 mm Dây cuộn dây

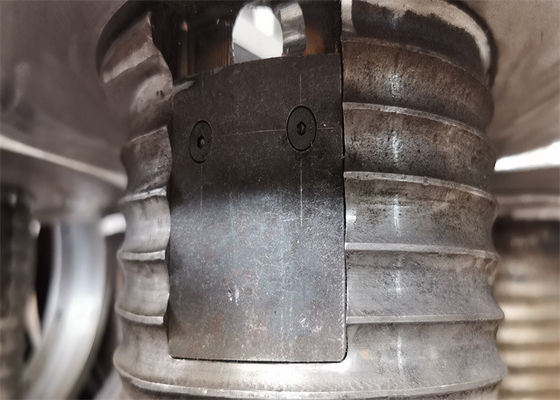

Thép carbon Đường kính 8 mm Đường kính dây có rãnh Tời trống cho cần cẩu khai thác

Tời là một thiết bị nâng nhỏ và nhẹ (xem máy nâng) với dây quấn hoặc dây xích để nâng hoặc kéo vật nặng, còn được gọi là tời.Tời có thể được sử dụng một mình, cũng có thể được sử dụng như các bộ phận máy nâng, xây dựng đường bộ và nâng mỏ, vì thao tác đơn giản, cuộn dây lớn, dễ di chuyển và được sử dụng rộng rãi.Tời kéo hay còn gọi là tời kéo.Sản phẩm có tính linh hoạt cao, cấu trúc nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ, nâng vật nặng, dễ sử dụng và vận chuyển, được sử dụng rộng rãi trong xây dựng, kỹ thuật thủy lợi, lâm nghiệp, khai thác mỏ, cầu cảng và các vật liệu nâng hoặc kéo phẳng khác, nhưng cũng có thể được sử dụng như một thiết bị hỗ trợ dây chuyền vận hành tự động điều khiển điện tử hiện đại.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Rãnh dây gấp đôi giúp cuộn dây trơn tru, tải trọng phân bổ đều giữa mỗi lớp, thực tế đã chứng minh rằng công nghệ này giúp kéo dài đáng kể tuổi thọ của dây cáp, dữ liệu cho thấy có thể kéo dài tuổi thọ của dây cáp hơn 500%, giảm dây hư hỏng dây, cải thiện độ an toàn và giảm thời gian ngừng hoạt động của thiết bị cơ khí để thay thế dây.

Giơi thiệu sản phẩm

Trống tời có rãnh LBS được thiết kế và sản xuất đặc biệt để đáp ứng ứng dụng được sử dụng.Theo đường kính, chiều dài và kiểu xây dựng của dây, chúng tôi có thể xác nhận mô hình rãnh.

Các đặc điểm của các rãnh

1. Nó có rãnh đặc biệt để làm cho cuộn dây cáp có trật tự và độ bền đồng đều trên mỗi lớp.

2. Có thể tính được lực chính xác mà sợi dây tác dụng lên trống.

3. Quá trình spooling hoàn toàn nằm trong tầm kiểm soát, giúp ngăn chặn các lớp bên dưới bị đè bẹp hoặc chèn ép bởi các lớp bên trên.

4. Với rãnh, rãnh liên tục trong trống song song với mặt bích ngoại trừ hai điểm giao nhau trên mỗi tiết lộ nơi rãnh di chuyển qua trống nửa bước để tạo ra chuyển động kéo theo từng bước.

Thông số thiết kế của trống tời dây

1. Đường kính trống

2. Chiều rộng giữa các mặt bích

3. Đường kính dây hoặc cáp

4. Hướng quay của dây cáp: trái và phải

7. Chất liệu của trống

8. Đường kính mặt bích

9. Tải trọng làm việc tối đa của dây cáp

10. Công suất tối đa của dây/cáp

11. Góc vị trí của trống và ròng rọc cố định

12. Chế độ nhập dây

13. Nếu có thể, hãy cung cấp bản vẽ trống chi tiết

Lưu ý: Trống được chia thành loại tích hợp và loại tách rời, xử lý bản vẽ cần tích phân.

Sự phân chia cần đường kính trong, đường kính ngoài, chiều dài, đường kính của dây cáp, hướng của rãnh dây (trái hoặc phải)

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
