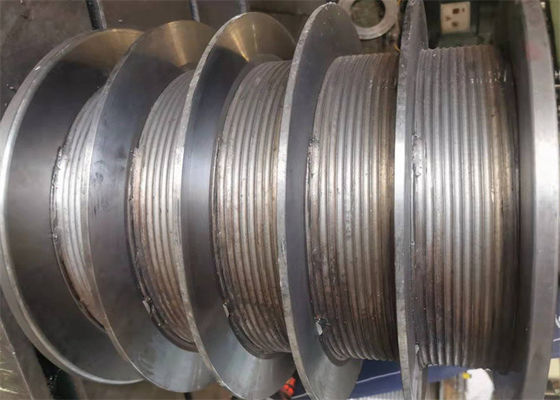

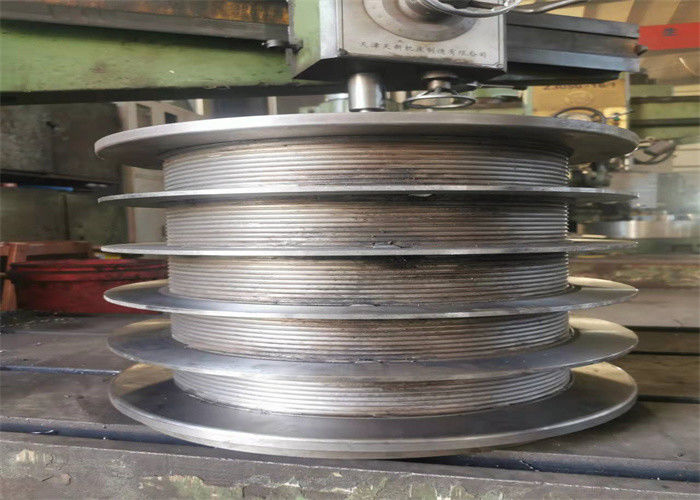

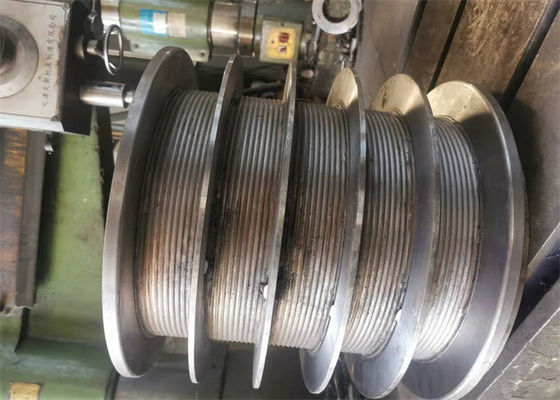

Nhiều lớp cuộn dây cáp tời Dây tang trống Nhiều Lebus có rãnh



chúng tôi nhận thấy sự cần thiết phải cải thiện việc cuộn dây cáp trên Giàn khoan đã bắt đầu thử các phương pháp khác nhau và cuối cùng đã tạo ra mẫu "LeBus" vẫn là phương pháp tốt nhất được sử dụng ngày nay để cuộn nhiều lớp dây cáp đồng đều và chính xác.Với việc LeBus hiện đang cung cấp sản phẩm của mình cho tất cả các ngành công nghiệp cần quấn nhiều lớp dây, LeBus vẫn nhớ nơi bắt đầu và vượt lên trên tất cả để hỗ trợ Oilfield với LeBus Grooving, v.v.Cho đến ngày nay, LeBus vẫn được sử dụng thực tế trên mọi Giàn khoan và Giàn khoan Workover trên thế giới..



Vật liệu trống tời có rãnh: Thép carbon, thép hợp kim, thép không gỉ, nhôm, thép cường độ cao, v.v.

Tiêu chuẩn vật liệu: GB, AISI, ASME, ASTM, JIS, DIN, ...

Nhiệt độ môi trường: -40°C Đến +45°C

Nhiệt độ môi trường xung quanh: -40 ° C đến +50 ° C

Loại rãnh của trống: Rãnh xoắn ốc hoặc rãnh Lebus

Hướng quay của Trống: Tay trái hoặc Tay phải

Phương pháp gia công: Gia công bằng máy

Đường kính dây: 3 MM~100 MM

Thiết bị gia công: Trung tâm gia công CNC



KHÔNG:	Đường kính dây (mm)	Lực kéo (KN)	Hướng quay	Đường kính trống (mm)	Chiều dài trống (mm)
1	3~8	3~10	Tay trái tay phải	>160	<1000
2	10~16	12~20	Tay trái tay phải	>320	<1000
3	18~24	20~80	Tay trái tay phải	>480	<1000
4	26~32	100~120	Tay trái tay phải	>640	<1000
5	34~40	150~200	Tay trái tay phải	>800	<1000
6	42~50	240~400	Tay trái tay phải	>1000	<1000



Rãnh dây trống của tời khoan sử dụng dạng cấu trúc đường đứt đôi, và đặc điểm của nó là rãnh dây chéo và rãnh dây thẳng xuất hiện xen kẽ, do đó tạo thành hai khu vực rãnh dây chéo và hai khu vực rãnh dây thẳng trên bề mặt trống.Cái gọi là rãnh dây nghiêng dùng để chỉ rãnh dây giao nhau theo đường chéo với thanh cái trống và rãnh dây thẳng dùng để chỉ rãnh dây giao trực tiếp với thanh cái trống hoặc song song với mặt bích.Rãnh mạnh chéo điều khiển cao độ của rãnh dây, chiếm một tỷ lệ nhỏ trong vòng tròn của rãnh dây.Điểm cấu trúc của nó có thể làm giảm bớt một cách hiệu quả các vấn đề về biến dạng ép đùn, ma sát lẫn nhau và sự mài mòn sớm của dây cáp trong quá trình tải.

Việc xử lý và sản xuất rãnh lebus có thể được xử lý trực tiếp trên toàn bộ trống, và cũng có thể được tạo thành một bộ với rãnh dây, và được tạo thành một loại tách rời, được bọc trong trống trơn khi lắp đặt, được kết nối với trống thông qua bu lông hoặc hàn.Vật liệu của thùng rãnh dây gấp có thể được chia thành thép carbon, thép không gỉ, thép hợp kim, nhôm hoặc sợi thủy tinh, v.v. Thùng có thể được chế tạo bằng cách cán tấm hoặc đúc.



Để đáp ứng các yêu cầu của công nghệ khoan và vận chuyển, tời thường được thiết kế dưới dạng truyền động nhiều trục và vận chuyển riêng biệt, điều này không chỉ làm cho hệ thống trở nên phức tạp mà còn làm tăng chi phí và khối lượng công việc lắp đặt.Để đạt được điều này, sơ đồ truyền động của tời, chế độ đầu vào nguồn và cấu trúc của khung tời đã thực hiện công việc tiên phong, công ty của tôi đã thiết kế một tời nhiều trống.Tời chủ yếu bao gồm chân đế, khung tời, trục con lăn, trục trống cát, hộp truyền động trục, phanh đĩa, thiết bị vương miện chống va chạm, cơ cấu phanh chính và máy khoan tự động, v.v., và sự thay đổi công suất giữa trục đầu vào và trục sử dụng hộp số cơ học, trục truyền động và con lăn chuyển giữa sử dụng ly hợp khí nén để sang số, với bốn số bị chặn, số lùi.Phần mềm phần tử hữu hạn được sử dụng để mô phỏng và phân tích trục trống cũng như kiểm tra độ bền và độ cứng của nó.Kết quả phân tích, kiểm tra cho thấy thiết kế tang trống và khung tời là hợp lý, đáp ứng được yêu cầu thực tế công việc.



1. Sản phẩm của chúng tôi có ưu điểm là cấu trúc nhỏ gọn, trọng lượng nhẹ, an toàn và dễ vận hành.

2. Sản phẩm của chúng tôi được sử dụng để nâng, kéo và các công việc khác trong máy móc boong tàu biển, bến cảng, dầu khí, máy khoan, máy móc kỹ thuật, khai thác mỏ, thăm dò địa chất và máy móc xây dựng, v.v.

3. Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn API Spec 7K “Thông số kỹ thuật cho thiết bị khoan”.

4. Hiệu quả khởi đầu và làm việc cao

5. Hoạt động đáng tin cậy với ít tiếng ồn
