Lbs có rãnh Dây Rope Quad Beam Cần cẩu trống không tùy chỉnh tiêu chuẩn

LBS Grooved Wire Rope Quad Drum cho cần trục dầm tùy chỉnh không chuẩn

Có hai loại cần trục dầm treo: một là xe đẩy hai tầng bao gồm xe đẩy quay phía trên và xe đẩy đi bộ phía dưới;Xe đẩy phía trên bao gồm cơ chế xoay xe đẩy, trống đôi, cơ cấu nâng kép và máy rải.Thứ hai là một xe đẩy đơn, trống đôi, cơ cấu nâng điểm nâng kép, trục quay và các bộ phận khác.Cơ cấu nâng thực hiện sự nâng lên và hạ xuống của phôi, và xe đẩy quay phía trên hoặc cờ lê quay thực hiện xếp chồng xoay 90° của phôi.Trong thực tế sản xuất, người ta thấy rằng hai loại cần cẩu này có cấu trúc phức tạp, và sling sẽ có độ lệch và lắc lư lớn trong quá trình vận hành tốc độ cao, và hiệu quả công việc thấp và hiệu suất kém.Thiết kế cuộn bốn chiều giải quyết vấn đề này.

Trong thiết kế cơ cấu nâng, việc lựa chọn tỷ lệ nhóm ròng rọc không chỉ có ảnh hưởng lớn đến việc lựa chọn đường kính của dây cáp, ròng rọc và trống, cũng như tính toán mô-men xoắn tĩnh của trục giảm tốc tốc độ thấp, mà còn ảnh hưởng trực tiếp đến số lượng làm việc hiệu quả của dây cáp trên trống, sau đó ảnh hưởng đến khoảng cách giữa ròng rọc lái và trống.Khoảng cách càng gần thì Góc lệch của dây vào và ra khỏi ròng rọc và trục quay càng lớn và ngược lại.
Hệ thống cuộn dây cáp có 4 sợi dây, và một đầu của đầu dây được cố định trên cuộn bốn chiều bằng tấm ép dây.Bốn sợi dây được sắp xếp đối xứng theo cả hai hướng.Hai sợi dây dọc được quấn đối xứng vào rãnh dây bên trong trống, quấn ra từ hướng ngược lại của trống và lần lượt đi qua ròng rọc lái và ròng rọc chia tải tương ứng.Đầu kia được kết nối với thiết bị cố định đầu dây để tạo thành hai điểm nâng đối xứng dọc.Hai sợi dây ngang được quấn đối xứng vào rãnh dây bên ngoài trống, quấn theo cùng một hướng từ trống và đi qua ròng rọc cờ lê tương ứng, và đầu kia được nối với thiết bị cố định đầu dây để tạo thành hai dây nâng đối xứng ngang. điểm.Bốn điểm nâng được phân phối tích cực.

1. Thép kết cấu cacbon: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Thép cường độ cao hợp kim thấp: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. Thép kết cấu hợp kim: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Vật liệu polyme, vật liệu sợi và vật liệu ni lông polyamit.
5. Vật liệu thép không gỉ, vật liệu nhôm, v.v.
Chất liệu sản phẩm có thể được lựa chọn theo yêu cầu của khách hàng

Đầu tiên, dây cáp không được phân loại trước khi cẩu, và dây cáp được tự kiểm tra, và dây cáp có tỷ lệ đứt dây cao hơn phải được thay thế kịp thời.Thứ hai, làm tốt việc cố định tời, đế tời không ổn định, tời dễ bị dịch chuyển khi nâng.Hiển thị dây thừng.Thứ ba, khi nâng, hãy bám vào dây cáp và trống thành một góc 90 độ.Trên đây là để tránh phương pháp hỗn loạn dây tời nhỏ.Có nhiều bộ phận trên tời.Tác dụng của các bộ phận khác nhau là khác nhau và phương pháp phản hồi lỗi sẽ khác nhau

sử dụng môi trường:

1. Cho phép sử dụng ngoài trời;

2. Độ cao không vượt quá 2000M;

3. Nhiệt độ môi trường -30℃ ~ +65℃;

4. Được phép làm việc trong điều kiện mưa, tạt, bụi.

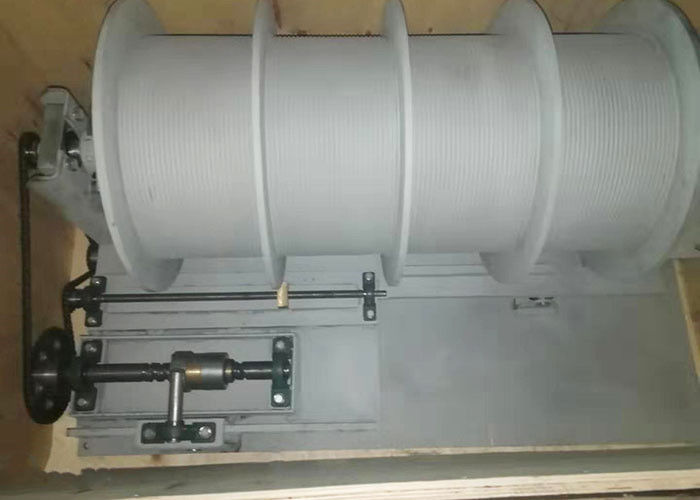

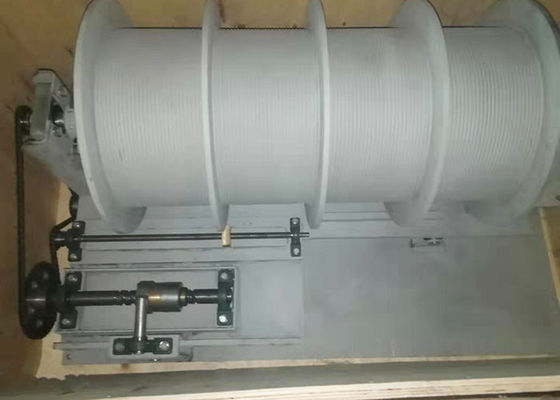

Mô hình cuộn LBS này là: LBSZ1080-1300

Đại diện cho đường kính của trống Ribas là 1080mm, chiều dài là 1300mm,

Cung cấp dịch vụ đặt dây cáp, tại công trường có kết nối xích dây tời tàu hoặc giàn khoan, hoạt động đặt cáp liên kết cần cẩu, để bảo vệ dây cáp tốt hơn.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

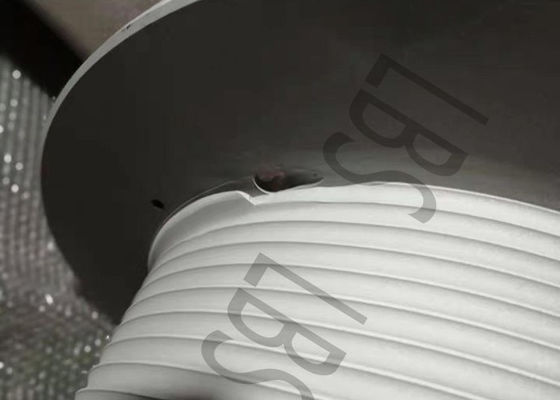

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Khi lắp đặt lớp da hàng rào trống loại tách, ống bọc da hàng rào tách được bọc trên trống không có rãnh trơn và được kết nối chặt chẽ với trống thông qua bu lông hoặc hàn, sao cho bề mặt nhẵn ban đầu của trống bên ngoài bề mặt trở thành dạng của rãnh dây gấp đôi lebus, thuận tiện cho việc áp dụng sửa đổi tời hoặc thay thế trống.

1) Đường kính dây hoặc cáp (mm)
2) Đường kính trống chính (mm)
3) Chiều rộng giữa các mặt bích (mm)
4) Chiều dài của dây hoặc cáp được cung cấp
5) Chất liệu và yêu cầu của trống
6) Tải trọng hoạt động tối đa trên dây hoặc cáp
7) Hướng vào dây cáp
8) Loại dây vào
9) Khoảng cách đến puly cố định và vị trí giữa các mặt bích
10) Đường kính ngoài của mặt bích

1. Ngành dầu khí: giàn khoan dầu, tời máy kéo xăng dầu, giàn khoan dầu khí, tời máy bơm gắn trên xe kéo, v.v.
2. Máy cẩu: máy nâng cầu, cẩu tháp
3. Palăng: xây dựng máy lau tường, máy cuộn
4. Máy móc kỹ thuật: cẩu tháp, máy đóng cọc
5. Máy móc hàng hải: tời cẩu dầu khí ngoài khơi, bản vẽ và vận thăng

Sớm giới thiệu các hình thức kỹ thuật tiên tiến trong và ngoài nước, sau nhiều năm R & D, công ty chúng tôi đã có một bước đột phá lớn trong lĩnh vực cuộn nhiều lớp của máy móc thiết bị nâng và đã nhận được bằng sáng chế sản xuất rãnh LBS vào năm 2010. Trong khi đó, chúng tôi đã tạo ra thương hiệu -LBS của mình.Hiện tại, công ty đã hình thành một chế độ sản xuất ổn định và nối tiếp.
