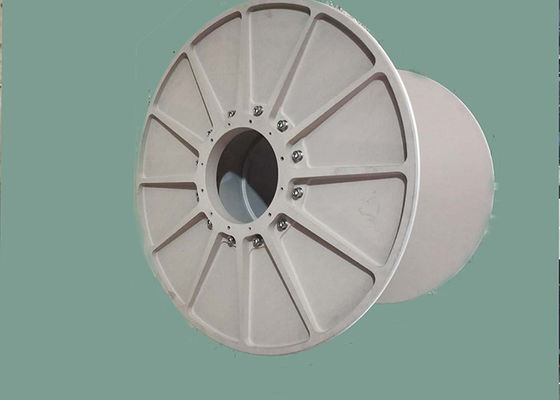

Dây không tiêu chuẩn Dây cuộn dây trống Hợp kim thép Lbs Rãnh

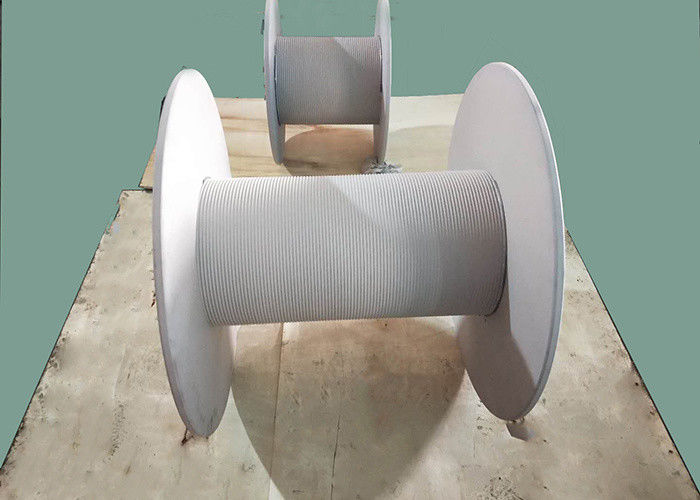

Thiết kế phi tiêu chuẩn Thép hợp kim LBS Groove Wire Rope Winch Drum

Trong máy tời dây tời đóng vai trò không thể thay thế được, vậy chúng ta phải làm như thế nào để tránh hiện tượng dây tời có dây lộn xộn?Là một tời, nó cũng tạo ra một số phương pháp để tránh sự hỗn loạn của dây cáp, trống của nó có rãnh rõ ràng hơn, tời trống đôi, những rãnh này có thể cố định dây cáp tốt hơn.

Đầu tiên, dây cáp không được phân loại trước khi cẩu, và dây cáp được tự kiểm tra, và dây cáp có tỷ lệ đứt dây cao hơn phải được thay thế kịp thời.Thứ hai, làm tốt việc cố định tời, đế tời không ổn định, tời dễ bị dịch chuyển khi nâng.Hiển thị dây thừng.Thứ ba, khi nâng, hãy bám vào dây cáp và trống thành một góc 90 độ.Trên đây là để tránh phương pháp hỗn loạn dây tời nhỏ.Có nhiều bộ phận trên tời.Tác dụng của các bộ phận khác nhau là khác nhau và phương pháp phản hồi lỗi sẽ khác nhau

sử dụng môi trường:

1. Cho phép sử dụng ngoài trời;

2. Độ cao không vượt quá 2000M;

3. Nhiệt độ môi trường -30℃ ~ +65℃;

4. Được phép làm việc trong điều kiện mưa, tạt, bụi.

Mô hình cuộn LBS này là: LBSZ1080-1300

Đại diện cho đường kính của trống Ribas là 1080mm, chiều dài là 1300mm,

Cung cấp dịch vụ đặt dây cáp, tại công trường có kết nối xích dây tời tàu hoặc giàn khoan, hoạt động đặt cáp liên kết cần cẩu, để bảo vệ dây cáp tốt hơn.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Khi lắp đặt lớp da hàng rào trống loại tách, ống bọc da hàng rào tách được bọc trên trống không có rãnh trơn và được kết nối chặt chẽ với trống thông qua bu lông hoặc hàn, sao cho bề mặt nhẵn ban đầu của trống bên ngoài bề mặt trở thành dạng của rãnh dây gấp đôi lebus, thuận tiện cho việc áp dụng sửa đổi tời hoặc thay thế trống.

1) Đường kính dây hoặc cáp (mm)
2) Đường kính trống chính (mm)
3) Chiều rộng giữa các mặt bích (mm)
4) Chiều dài của dây hoặc cáp được cung cấp
5) Chất liệu và yêu cầu của trống
6) Tải trọng hoạt động tối đa trên dây hoặc cáp
7) Hướng vào dây cáp
8) Loại dây vào
9) Khoảng cách đến puly cố định và vị trí giữa các mặt bích
10) Đường kính ngoài của mặt bích

1. Ngành dầu khí: giàn khoan dầu, tời máy kéo xăng dầu, giàn khoan dầu khí, tời máy bơm gắn trên xe kéo, v.v.
2. Máy cẩu: máy nâng cầu, cẩu tháp
3. Palăng: xây dựng máy lau tường, máy cuộn
4. Máy móc kỹ thuật: cẩu tháp, máy đóng cọc
5. Máy móc hàng hải: tời cẩu dầu khí ngoài khơi, bản vẽ và vận thăng

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
