Dây tời dây 2000mm Drum cho ngành công nghiệp tang kéo Lbs

Cần trục Tời kéo dây 2000mm cho ngành công nghiệp trống nâng LBS

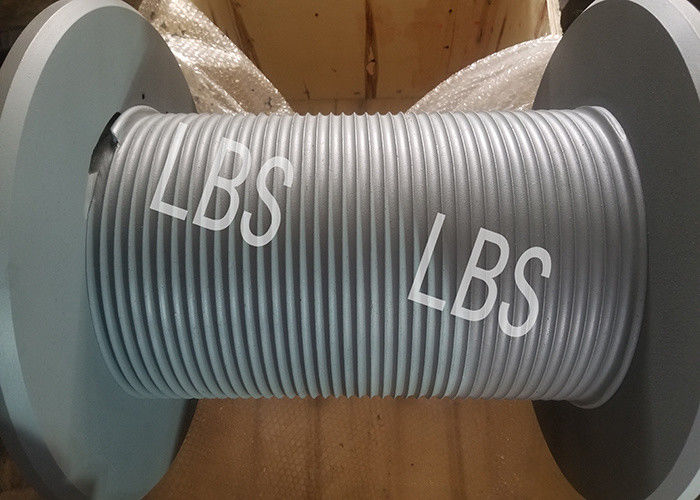

Trống LBS là một dạng rãnh thích hợp cho việc quấn dây nhiều lớp được du nhập từ nước ngoài.Bởi vì loại rãnh dây này được giữ song song với mặt cuối mặt bích trong hầu hết các phần của hướng chu vi trống và chỉ giao với mặt đầu mặt bích trong một phần rất nhỏ, nên rãnh dây phải được xoay, do đó có tên là "dây gấp rãnh”.

Nhiều năm sử dụng thực tế cho thấy loại cấu trúc rãnh dây đặc biệt này của trống, có thể giải quyết tốt vấn đề về dây quấn nhiều lớp của dây cáp về hệ thống khe dây gấp đôi, để đảm bảo rằng dây quấn nhiều lớp trên trống tham gia đầy đủ vào và cuộn ra cuộn trơn tru, và có thể kéo dài đáng kể tuổi thọ của dây cáp, hệ thống này vẫn là phương pháp hiệu quả nhất và hoàn hảo nhất.Các thử nghiệm đã chỉ ra rằng trống Lebus có thể kéo dài tuổi thọ của dây cáp hơn 500% với rãnh dây phù hợp với thông số kỹ thuật của dây cáp.

sử dụng môi trường:

1. Cho phép sử dụng ngoài trời;

2. Độ cao không vượt quá 2000M;

3. Nhiệt độ môi trường -30℃ ~ +65℃;

4. Được phép làm việc trong điều kiện mưa, tạt, bụi.

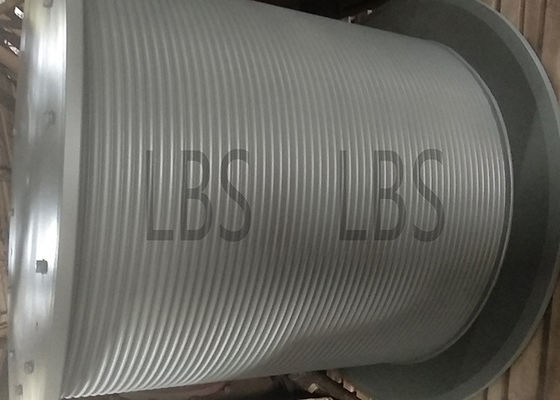

Mô hình cuộn LBS này là: LBSZ1080-1300

Đại diện cho đường kính của trống Ribas là 1080mm, chiều dài là 1300mm,

Cung cấp dịch vụ đặt dây cáp, tại công trường có kết nối xích dây tời tàu hoặc giàn khoan, hoạt động đặt cáp liên kết cần cẩu, để bảo vệ dây cáp tốt hơn.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

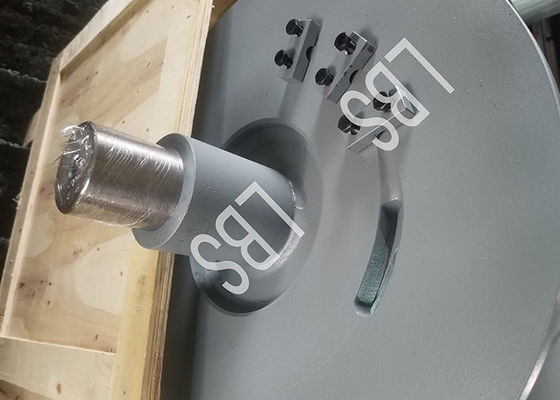

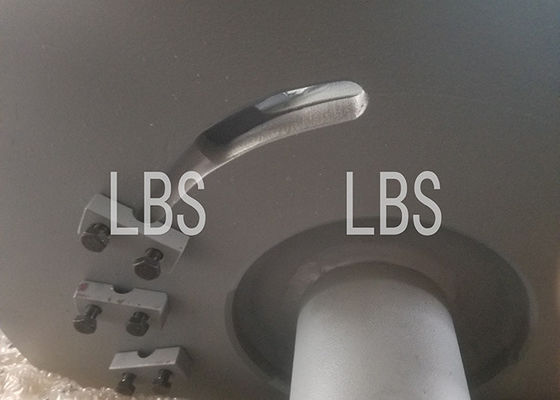

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Khi lắp đặt lớp da hàng rào trống loại tách, ống bọc da hàng rào tách được bọc trên trống không có rãnh trơn và được kết nối chặt chẽ với trống thông qua bu lông hoặc hàn, sao cho bề mặt nhẵn ban đầu của trống bên ngoài bề mặt trở thành dạng của rãnh dây gấp đôi lebus, thuận tiện cho việc áp dụng sửa đổi tời hoặc thay thế trống.

Trống rãnh dây LBS cũng yêu cầu một số điều kiện vận hành nhất định.Điều quan trọng nhất của những điều kiện này là Góc lệch của dây cáp, là Góc giữa dây cáp từ trục quay đến ròng rọc cố định đầu tiên.Nói chung, Góc lệch này không được lớn hơn 1,5° và không được nhỏ hơn 0,5°.Có một số khác biệt nhỏ (khoảng sai số 0,25°), nhưng bạn nên ghi nhớ thống kê chung này.Góc lệch tối ưu cũng phụ thuộc vào tải trọng, cấu trúc cáp và tốc độ nâng.Góc lệch này chỉ ra rằng cứ 10m từ trống đến ròng rọc, khoảng cách giữa dây cáp và điểm giữa của trống không được lớn hơn 260mm (520mm giữa hai mặt bích).9 Q2 ` 2 L!Đối với các cuộn có rãnh LBS, nếu Góc lệch vượt quá phạm vi được khuyến nghị, có thể sử dụng một loại dây đặc biệt có tên là Bộ bù góc để thư giãn và bị hư hỏng do đùn hoặc xoắn của dây ngoài vào rãnh

1) Nâng vật nặng cần tốc độ nhất định và độ an toàn cao.

2) lắp đặt thiết bị, chất lượng của thiết bị nói chung lớn, đòi hỏi vận thăng phải có sức nâng lớn, để đảm bảo độ chính xác của việc lắp đặt, tốc độ không được quá cao.Để ngăn ngừa rơi, yêu cầu an toàn của nó cao hơn.

3) các hạng mục kéo, bởi vì công việc này thường được thực hiện theo hướng ngang hoặc nghiêng, để làm cho các hạng mục có thể di chuyển trước và sau, các yêu cầu của trống tời có thể hoạt động.

4) đóng cọc, yêu cầu vận thăng nâng vật nặng lên một độ cao nhất định, có thể khiến vật nặng rơi tự do để đạt được hiệu quả đóng cọc, tức là vận thăng có hiệu suất trượt.

Mặc dù vận thăng có thể được chia thành nhiều loại, nhưng trên thực tế, do ứng dụng của chúng phức tạp, khó phân biệt rõ ràng và thông thường, vận thăng có một số công việc phải làm, do đó, việc sử dụng một phần của vận thăng không được thiết kế lắm. rõ ràng, nhưng cao theo yêu cầu thiết kế, để có thể làm cho vận thăng nhận ra nhiều công dụng, được ứng dụng rộng rãi hơn.
