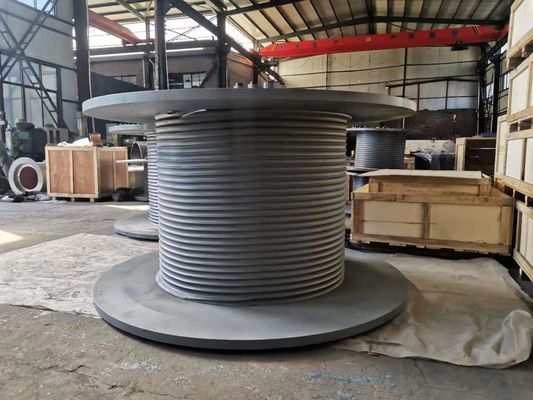

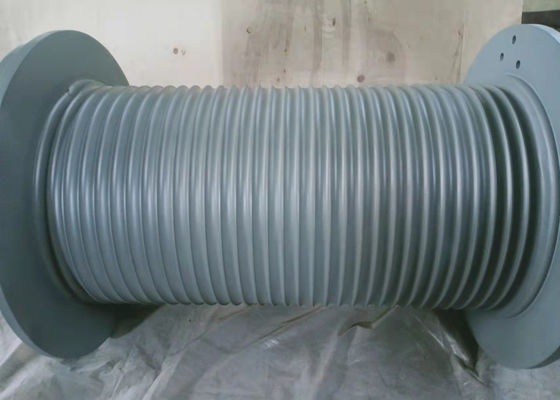

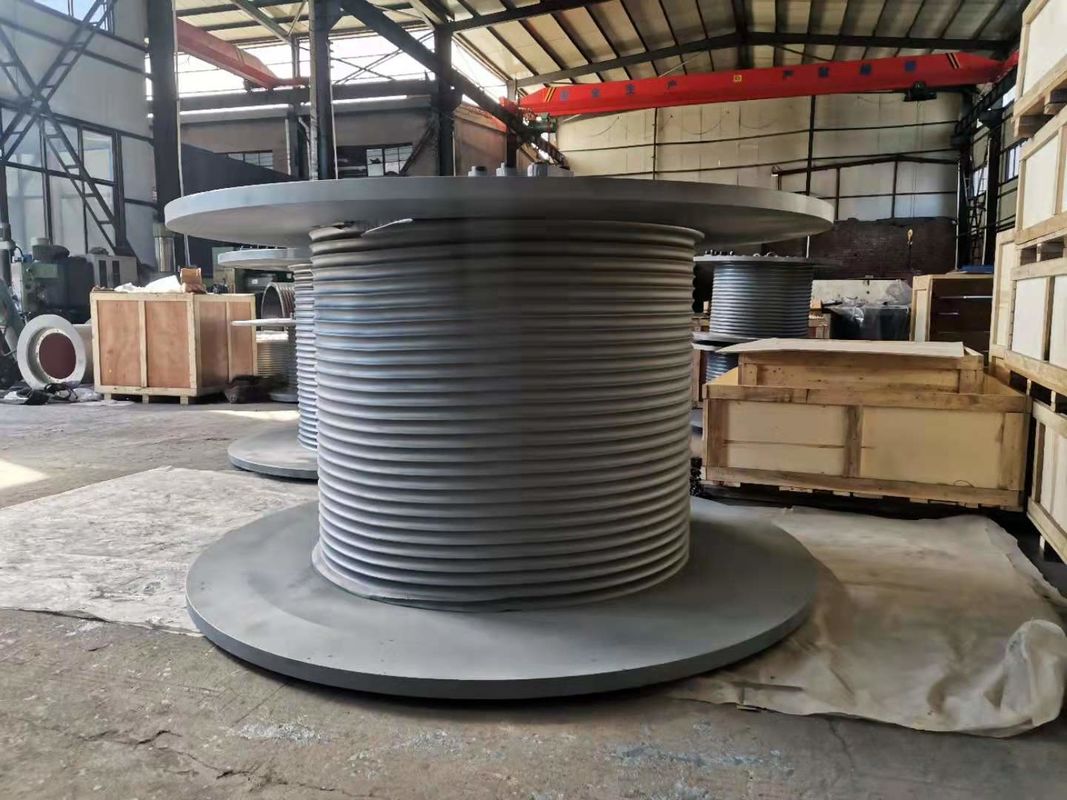

Tốc độ nhanh Dây thừng hiệu quả cao Tời trống Lbs Thép hợp kim có rãnh

tốc độ nhanh Dây cáp hiệu quả cao rãnh LBS Trống tời bằng thép hợp kim

Trống LBS là một dạng rãnh thích hợp cho việc quấn dây nhiều lớp được du nhập từ nước ngoài.Bởi vì loại rãnh dây này được giữ song song với mặt cuối mặt bích trong hầu hết các phần của hướng chu vi trống và chỉ giao với mặt đầu mặt bích trong một phần rất nhỏ, nên rãnh dây phải được xoay, do đó có tên là "dây gấp rãnh”.

Nhiều năm sử dụng thực tế cho thấy loại cấu trúc rãnh dây đặc biệt này của trống, có thể giải quyết tốt vấn đề về dây quấn nhiều lớp của dây cáp về hệ thống khe dây gấp đôi, để đảm bảo rằng dây quấn nhiều lớp trên trống tham gia đầy đủ vào và cuộn ra cuộn trơn tru, và có thể kéo dài đáng kể tuổi thọ của dây cáp, hệ thống này vẫn là phương pháp hiệu quả nhất và hoàn hảo nhất.Các thử nghiệm đã chỉ ra rằng trống Lebus có thể kéo dài tuổi thọ của dây cáp hơn 500% với rãnh dây phù hợp với thông số kỹ thuật của dây cáp.

sử dụng môi trường:

1. Cho phép sử dụng ngoài trời;

2. Độ cao không vượt quá 2000M;

3. Nhiệt độ môi trường -30℃ ~ +65℃;

4. Được phép làm việc trong điều kiện mưa, tạt, bụi.

Mô hình cuộn LBS này là: LBSZ1080-1300

Đại diện cho đường kính của trống Ribas là 1080mm, chiều dài là 1300mm,

Cung cấp dịch vụ đặt dây cáp, tại công trường có kết nối xích dây tời tàu hoặc giàn khoan, hoạt động đặt cáp liên kết cần cẩu, để bảo vệ dây cáp tốt hơn.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Rãnh dây gấp đôi giúp cuộn dây trơn tru, tải trọng phân bổ đều giữa mỗi lớp, thực tế đã chứng minh rằng công nghệ này giúp kéo dài đáng kể tuổi thọ của dây cáp, dữ liệu cho thấy có thể kéo dài tuổi thọ của dây cáp hơn 500%, giảm dây hư hỏng dây, cải thiện độ an toàn và giảm thời gian ngừng hoạt động của thiết bị cơ khí để thay thế dây.


Giơi thiệu sản phẩm

Trống tời có rãnh LBS được thiết kế và sản xuất đặc biệt để đáp ứng ứng dụng được sử dụng.Theo đường kính, chiều dài và kiểu xây dựng của dây, chúng tôi có thể xác nhận mô hình rãnh.

Các đặc điểm của các rãnh

1. Nó có rãnh đặc biệt để làm cho cuộn dây cáp có trật tự và độ bền đồng đều trên mỗi lớp.

2. Có thể tính được lực chính xác mà sợi dây tác dụng lên trống.

3. Việc spooling hoàn toàn được kiểm soát, giúp ngăn chặn các lớp bên dưới bị nghiền nát hoặc chèn ép bởi các lớp trên

4. Với rãnh, rãnh liên tục trong trống song song với mặt bích ngoại trừ hai điểm giao nhau trên mỗi Tiết lộ nơi rãnh di chuyển qua trống nửa bước để tạo ra chuyển động kéo theo từng bước.

Thông số thiết kế của trống tời dây

1. Đường kính trống

2. Chiều rộng giữa các mặt bích

3. Đường kính dây hoặc cáp

4. Hướng quay của dây cáp: trái và phải

7. Chất liệu của trống

8. Đường kính mặt bích

9. Tải trọng làm việc tối đa của dây cáp

10. Công suất tối đa của dây/cáp

11. Góc vị trí của trống và ròng rọc cố định

12. Chế độ nhập dây

13. Nếu có thể, cung cấp bản vẽ trống chi tiết:

Lưu ý: Trống được chia thành loại tích hợp và loại tách rời, xử lý bản vẽ cần tích phân.

Sự phân chia cần đường kính trong, đường kính ngoài, chiều dài, đường kính của dây cáp, hướng của rãnh dây (trái hoặc phải)

Theo tình hình hiện tại của trống rãnh gấp và tời do nhà máy của chúng tôi sản xuất, các ngành công nghiệp đã được áp dụng thành công như sau:
1. Máy móc hàng hải: tời cẩu dầu ngoài khơi, tời neo, tời kéo, tời cáp kéo, tời neo, tời thủy văn
2. Ngành dầu khí: giàn khoan dầu, tời xe khai thác dầu, máy làm việc dầu, máy giếng, tời xe chở dầu, v.v.
3. Máy nâng hạ: cẩu trục, tời cẩu tháp, tời cẩu giàn, tời cẩu bánh xích, tời cẩu bánh lốp
4. Máy móc xây dựng: tời làm sạch tường, tời trống đơn, tời trống đôi
5. Máy móc xây dựng khác: tời cáp, cẩu tháp, máy đóng cọc, tời điện-thủy lực
6. Máy móc khai thác: tời điều động, tời kéo, tời nghiêng, v.v.

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
