Tời thủy lực tùy chỉnh Palăng cần cẩu Dây cáp Drum với đường kính trục 12mm

Palăng tời thủy lực tùy chỉnh với đường kính trục 12mm trống tời dây

Giới thiệu công ty

Công ty chúng tôi chủ yếu phục vụ máy móc nâng hạ, máy móc hàng hải, máy móc dầu khí, máy móc bảo tồn nước, máy móc xây dựng và các ngành công nghiệp khác.Các sản phẩm chính là máy khoan dầu, máy làm việc, máy giếng, trống của xe tải chở dầu và tời tời (thùng chính sử dụng rãnh gấp đôi libasi) và các phụ kiện thiết bị dầu, nhà máy của tôi có hơn mười năm kinh nghiệm sản xuất, để giải quyết dây trong quá trình quấn dây, dây cắn vấn đề lớn.

Trống tời là bộ phận quan trọng của tời giàn khoan dầu, trống tời

Một đầu của dây quấn được cố định vào ổ cắm dây trống thông qua kẹp dây và đầu còn lại

Bánh dẫn hướng của ô tô bầu trời được đưa vào nhóm ròng rọc xe đẩy và nhóm ròng rọc xe đẩy được lắp đặt

Được trang bị móc, vòi và dây ống khoan.Khi tời hoạt động, nó được quấn

Dây thép trên trống thực hiện hành động cuộn và thả dây thông qua chuyển động quay dương và âm của trống

Trống chịu lực căng dây nhanh của dây cáp, kết cấu trống phải đáp ứng được độ bền

Bên ngoài, nhưng cũng phải đảm bảo rằng dây cuộn gọn gàng.

Với sự phát triển của tời khoan dầu trong những thập kỷ gần đây, tời xuất hiện nhiều hơn

Hình thức truyền dẫn và hình thức cấu trúc, nhưng quy tắc cuộn dây của trống tời không thay đổi, công ty chúng tôi đã phát triển rãnh dây LEBUS có những lợi thế rõ ràng.LEBUS dạng rãnh dây kép, thích hợp cho cuộn dây nhiều lớp, có thể giảm hoặc tránh hiện tượng rối loạn dây thép một cách hiệu quả.Trong quá trình thiết kế trống drawworks, trống drawworks có phạm vi mở lớn Nhỏ, lựa chọn đường kính đáy, vị trí của khối dẫn hướng, cấu trúc ổ cắm dây, khoảng cách rãnh dây, rãnh xoắn ốc Góc của phần song song và phần leo sẽ ảnh hưởng đến hiệu quả của cuộn dây trống, bởi vì điều này, nghiên cứu về cấu trúc và đặc điểm của trống tời, sẽ giúp giảm hoặc tránh hiện tượng dây tời của tời mỏ dầu bị rối loạn, kéo dài việc sử dụng dây cáp và tuổi thọ của trống.

Rãnh dây gấp đôi giúp cuộn dây trơn tru, tải trọng phân bổ đều giữa mỗi lớp, thực tế đã chứng minh rằng công nghệ này giúp kéo dài đáng kể tuổi thọ của dây cáp, dữ liệu cho thấy có thể kéo dài tuổi thọ của dây cáp hơn 500%, giảm dây hư hỏng dây, cải thiện độ an toàn và giảm thời gian ngừng hoạt động của thiết bị cơ khí để thay thế dây.


Giơi thiệu sản phẩm

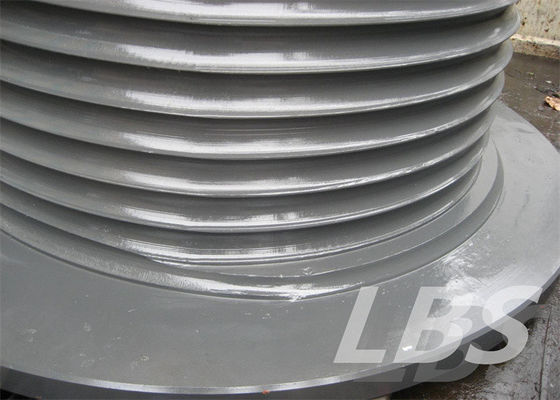

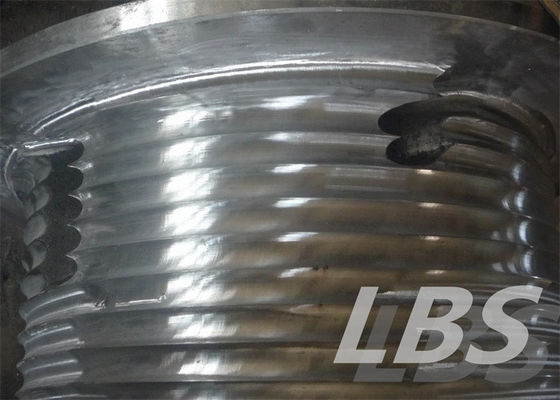

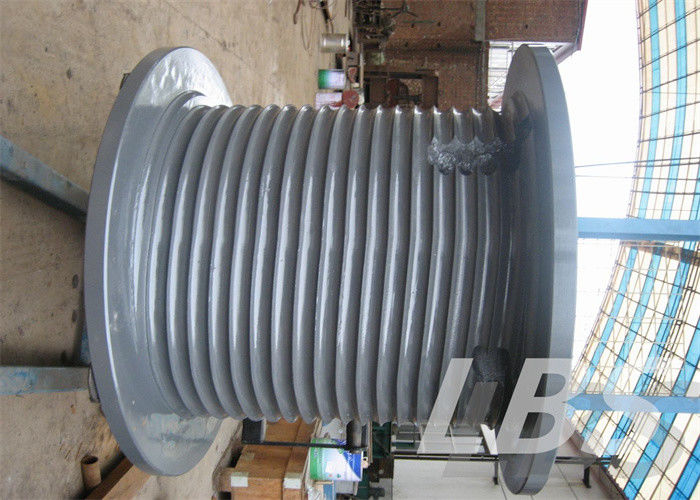

Trống tời có rãnh LBS được thiết kế và sản xuất đặc biệt để đáp ứng ứng dụng được sử dụng.Theo đường kính, chiều dài và kiểu xây dựng của dây, chúng tôi có thể xác nhận mô hình rãnh.

Các đặc điểm của các rãnh

1. Nó có rãnh đặc biệt để làm cho cuộn dây cáp có trật tự và độ bền đồng đều trên mỗi lớp.

2. Có thể tính được lực chính xác mà sợi dây tác dụng lên trống.

3. Việc spooling hoàn toàn được kiểm soát, giúp ngăn chặn các lớp bên dưới bị nghiền nát hoặc chèn ép bởi các lớp trên

4. Với rãnh, rãnh liên tục trong trống song song với mặt bích ngoại trừ hai điểm giao nhau trên mỗi Tiết lộ nơi rãnh di chuyển qua trống nửa bước để tạo ra chuyển động kéo theo từng bước.

Thông số thiết kế của trống tời dây

1. Đường kính trống

2. Chiều rộng giữa các mặt bích

3. Đường kính dây hoặc cáp

4. Hướng quay của dây cáp: trái và phải

7. Chất liệu của trống

8. Đường kính mặt bích

9. Tải trọng làm việc tối đa của dây cáp

10. Công suất tối đa của dây/cáp

11. Góc vị trí của trống và ròng rọc cố định

12. Chế độ nhập dây

13. Nếu có thể, cung cấp bản vẽ trống chi tiết:

Lưu ý: Trống được chia thành loại tích hợp và loại tách rời, xử lý bản vẽ cần tích phân.

Sự phân chia cần đường kính trong, đường kính ngoài, chiều dài, đường kính của dây cáp, hướng của rãnh dây (trái hoặc phải)

1, tời phải được đặt theo yêu cầu đặc điểm kỹ thuật.Chiều cao lưới thông số kỹ thuật của nó không nhỏ hơn 2,0 mét, chiều rộng lưới là 2,4 mét, độ sâu lưới là 2,0 mét.Đường dọc theo đường cung cấp không khí được xác định theo tình hình thực tế của đường và nguyên tắc là không ảnh hưởng đến hoạt động an toàn.
2, xây dựng tời càng xa càng tốt để sử dụng khai quật, theo loại đường hỗ trợ khác nhau có thể được sử dụng để hỗ trợ nhà kho bằng gỗ hoặc nhà kho bằng thép I.Hỗ trợ lưới neo được sử dụng khi mái nhà còn nguyên vẹn và hỗ trợ giàn giáo được sử dụng khi mái nhà bị hỏng
3, Nền tời nhỏ 11,4KW nên sử dụng đổ bê tông, thông số kỹ thuật cơ bản của nó là 1,0 × 1,0 × 1,0 mét.Bê tông xi măng, cát, đá (miếng hạt dưa) trộn theo tỷ lệ 1:2:2;Tỉ lệ xi măng nước là 0,4.
4, tời sử dụng giá đỡ giàn giáo, từ bên ngoài đến khung, giữa nhà kho và nhà kho bằng gỗ hỗ trợ hoặc thanh kéo được kết nối thành một tổng thể, thắt lưng, giúp trở lại vững chắc.Khoảng cách giữa các lán không được vượt quá 0,7 m.Khi sử dụng hỗ trợ lưới neo, khoảng cách giữa các hàng bu lông là 800×800mm.
5. Động cơ tời phải được lắp đặt ở mặt trong của tổ tời nhỏ và không gian vận hành không được nhỏ hơn 0,8 mét;Nút thao tác nằm trên giá và công tắc được đặt gọn gàng và không cản trở hoạt động của nhân viên.
6, các quy định khác phù hợp với quy trình hoạt động.

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
