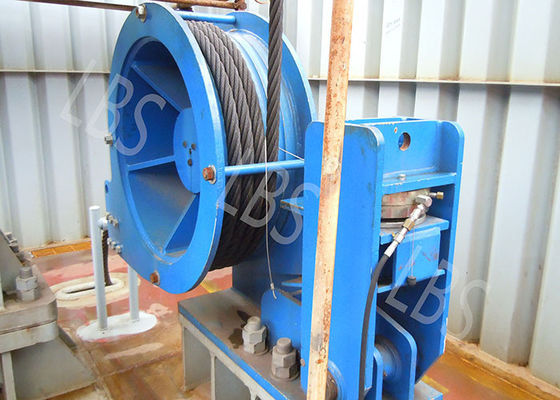

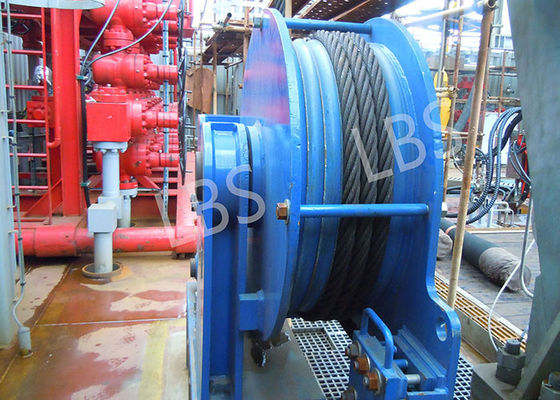

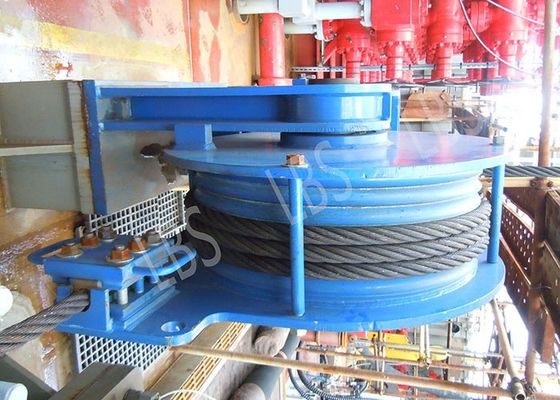

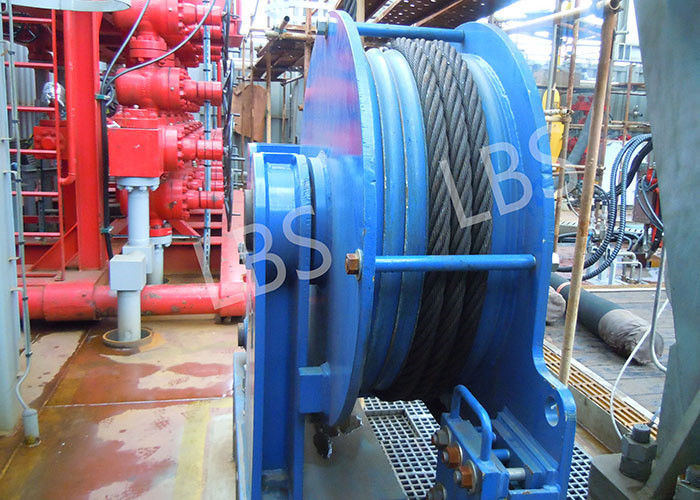

Máy tời dây điện 30 tấn trống đôi với thiết bị cuộn

spoolingý tưởng

Thiết bị cuộn dây là một phần quan trọng của tời lưu trữ cáp.Các cáp dẫn hướng được sắp xếp có trật tự trên tang trống của tời chứa cáp.Nó chủ yếu bao gồm vít, bộ rút dây và chùm chịu lực.Vít của trống cáp và bộ định hình cáp quay đồng bộ thông qua thiết bị truyền động xích.Vít là ren hai chiều và dây dẫn là đường kính của cáp.Bộ rút dây bao gồm một con lăn nhỏ, một vách ngăn ròng rọc, một ròng rọc và một đai ốc trượt, được gắn trên dầm chịu lực bằng một con lăn nhỏ.Vòng quay của vít hai chiều làm cho đai ốc trượt di chuyển sang trái và phải dọc theo trục của vít với bộ rút dây để dẫn hướng cáp.Để tránh biến dạng uốn của trục vít dưới áp lực quá mức, chùm chịu lực được phân tích bằng phương pháp lực và phần tử hữu hạn, và cường độ và độ cứng của nó được tính toán để đáp ứng các yêu cầu.

hình thức cấu trúc

Tời chuyển đổi năng lượng điện thành năng lượng cơ học thông qua động cơ, nghĩa là rôto của động cơ quay đầu ra, thông qua đai tam giác, trục, bánh răng, sau đó truyền động cho trống quay sau khi giảm tốc.Cuộn dây quấn dây 7 và đi qua khối ròng rọc để làm cho móc cẩu nâng hoặc hạ tải Q, biến năng lượng cơ học thành công cơ học và hoàn thành công việc bốc dỡ vận chuyển thẳng đứng của tải

Công ty chúng tôi đã sớm giới thiệu công nghệ tiên tiến trong và ngoài nước, sau nhiều năm nghiên cứu, phát triển và cải tiến, lĩnh vực dây cáp nhiều lớp của máy cẩu đã tạo ra một bước đột phá lớn,

Vào năm 2010, công ty đã nhận được bằng sáng chế sản xuất trống rãnh dây gấp đôi và thành lập thương hiệu riêng của mình - LBS.Hiện tại, công ty đã hình thành một chế độ sản xuất sản phẩm nối tiếp trưởng thành và ổn định.
