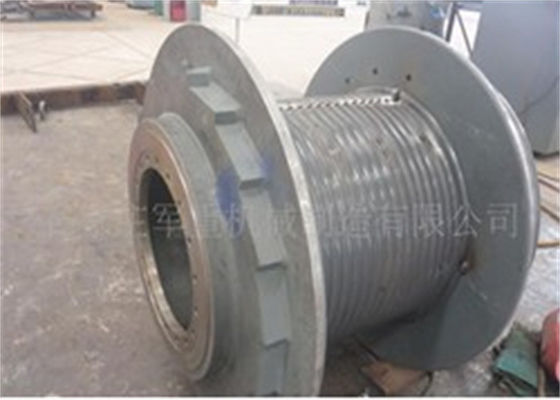

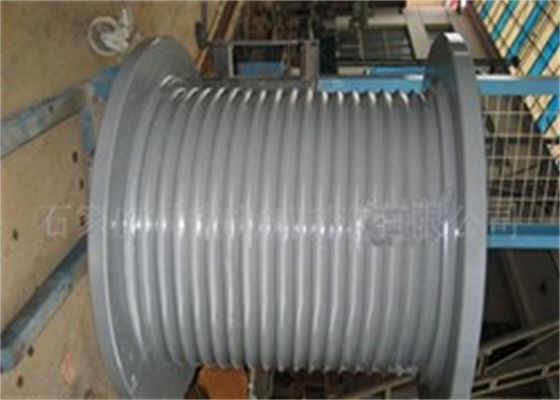

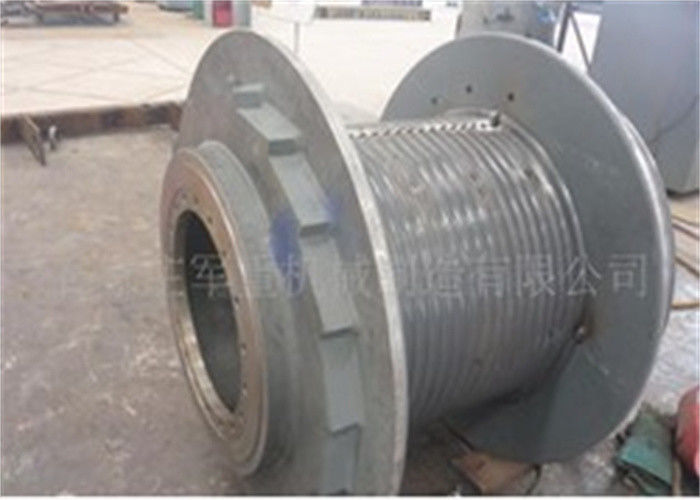

Trống dây có rãnh 12mm

Khả năng chịu lực mạnh Thiết bị khai thác Dây cáp Thép Tời Tang trống

Bảng hiệu / Mô tả tời trống đôi

Drum là một trong những bộ phận quan trọng của máy móc nâng hạ, used to gió dây thừng trong cơ cấu nâng hoặc cơ cấu kéo.Bằng cách truyền lực truyền động do thiết bị truyền động thủy lực hoặc điện cung cấp cho sợi dây, chuyển động quay của thiết bị truyền động được biến đổi thành chuyển động thẳng cần thiết.

1. Theo số lớp cuộn dây:

1) Cuộn dây đơn:Trên tang chỉ quấn 1 lớp dây, rãnh xoắn thường được cắt trên tangcái trống mặt.

2) Hai cuộn dây:Tang trống được quấn 2 lớp dây thừng, có thể sử dụng rãnh xoắn ốc hoặc rãnh lebus.

3) Nhiều cuộn dây:Dây quấn nhiều lớp trên tang, được sử dụng cho chiều cao nâng đặc biệt lớn hoặc các trường hợp cơ cấu nhỏ gọn, bề mặt của trống cắt rãnh lebus.

2. Theo phương pháp xử lý:

1) Đúc trống:Vật liệu đúc thường là thép đúc hoặc gang.

2) Trống hàn:Lõi trống được làm bằng ống liền mạch hoặc cuộn bằng thép tấm, mặt bích hàn và trống cốt lõi, và loại bỏ ứng suất hàn trước khi gia công.

3. Theo số lượng phân đoạn trống

1) Hai cuộn dây:Hai sợi dây có thể được quấn quanh trống.Dây có thể được quấn cùng chiều hoặc ngược chiều

2) Nhiều cuộn dây:Bề mặt của trống được chia thành nhiều trống bằng các vách ngăn, mỗi ngăn có thể được sử dụng riêng để quấn dây.

Phạm vi ứng dụng của tời khai thác

Tời mỏ chủ yếu được sử dụng cho các hoạt động xử lý và lấp quặng dưới lòng đất hoặc lộ thiên trong các mỏ kim loại và các mỏ khác.Nó chủ yếu được sử dụng để vận chuyển bừa ngang, và cũng có thể được sử dụng để vận chuyển ngang hoặc nghiêng Góc không quá 44 ° của vận chuyển bừa dốc, không thể được sử dụng như thiết bị nâng.Người lái có thể thao tác bằng tay ở cạnh tời, hoặc ấn nút cách tời vài mét đến hàng chục mét.

Mô tả cấu tạo của tời mỏ

Tời mìn có bộ giảm tốc, tang trống chính, tang trống phụ, thiết bị điều khiển, thiết bị dẫn hướng dây thép và cấu tạo động cơ.Các bộ phận này được lắp lần lượt bên trong và bên ngoài vỏ.Vỏ là bộ phận có độ cứng tốt, không chỉ đóng vai trò bảo vệ, nâng đỡ mà còn chịu mọi tải trọng.Nó được bắt vít vào hai rãnh trượt nối với nền móng.Tời kéo đôi có trục quay chính (lắp ở phía bên phải, tức là gần động cơ) và trục quay thứ cấp (lắp ở phía bên trái).Tời ba trống có một trống chính (gắn ở giữa), hai trống phụ (gắn ở bên trái và bên phải), hoặc hai trống chính (gắn ở bên phải và giữa) và một trống phụ (gắn trên bên trái), mỗi bên có một thiết bị lái tương ứng và một thanh dẫn hướng bằng dây thép.

Thiết bị gia công: Trung tâm gia công CNC

Hướng xoay của rãnh: Trái tay

Đường kính dây: 3 MM ~ 65 MM

Mỗi lớp vòng: 20,5 vòng

Lớp: 5 lớp

Loại rãnh dây: LEBUS Rope Groove

Số lượng dây: Hai
