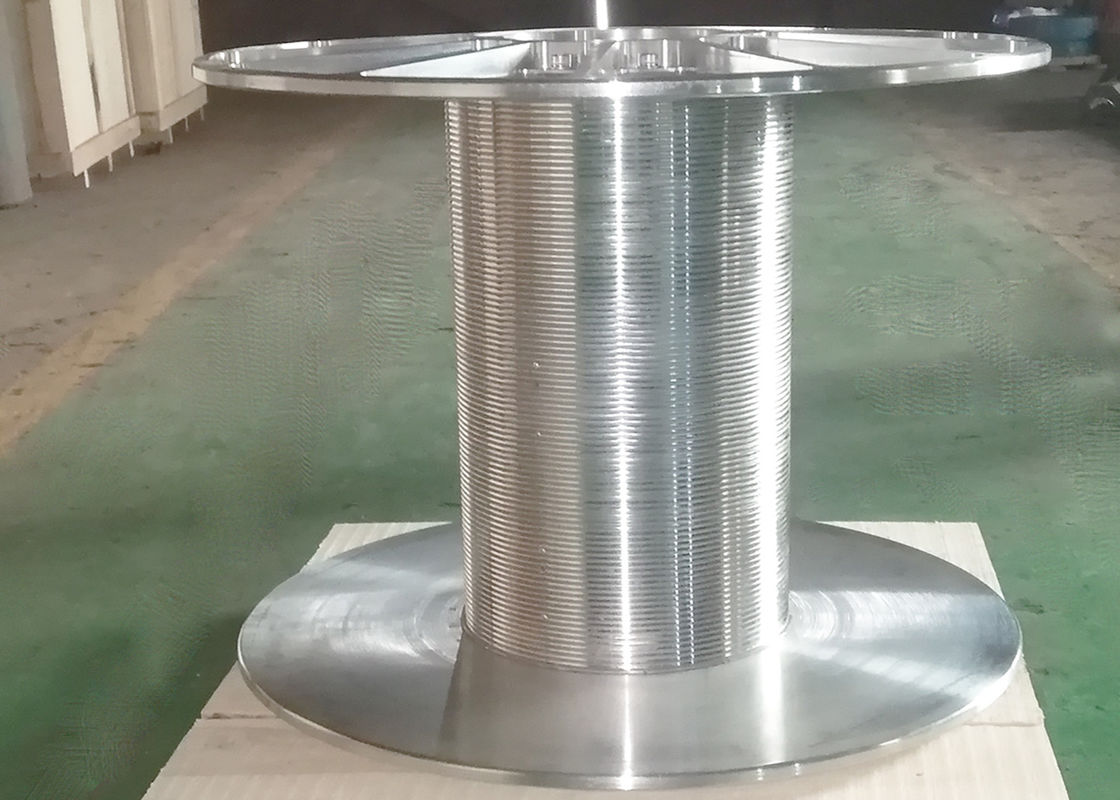

Dây kéo dài dây cáp kim loại 4mm đa năng để xây dựng

Tời kéo dây cáp trơn trượt kéo dài cho vật nâng

Trống là một trong những bộ phận quan trọng củamáy móc nâng hạ, dùng để cuốn dây cáp trong cơ cấu nâng hoặc cơ cấu kéo.Bằng cách truyền động lực được cung cấp bởi thiết bị truyền động thủy lực hoặc điện sang dây cáp, chuyển động quay của thiết bị truyền động được chuyển thành chuyển động tuyến tính cần thiết.

1. Theo số lớp dây quấn:

1) Cuộn dây đơn:Chỉ có 1 lớp dây được quấn trên trống, rãnh xoắn ốc thường được cắt trên trốngcái trốngbề mặt.

2) Cuộn dây đôi:Tang quấn bằng dây cước 2 lớp, có thể dùng rãnh xoắn hoặc rãnh lebus.

3) Đa cuộn dây:Cuộn dây nhiều lớp trên trống, được sử dụng cho chiều cao nâng đặc biệt lớn hoặc các dịp cơ chế nhỏ gọn, bề mặt của trống cắt các rãnh lebus.

2. Theo phương pháp chế biến:

1)trống đúc:Vật liệu đúc thường là thép đúc hoặc gang.

2) Trống hàn:Lõi trống được làm bằng ống liền hoặc cuộn bằng thép tấm, mặt bích hàn và trốngcốt lõi, và loại bỏ ứng suất hàn trước khi gia công.

3. Theo số lượng phân đoạn trống

1) Cuộn dây đôi:Hai dây cáp có thể được quấn quanh trống. Dây có thể được quấn cùng hướng hoặc ngược hướng

2) Đa cuộn dây:Bề mặt của trống được chia thành nhiều trống bằng các vách ngăn, mỗi trống có thể được sử dụng riêng để quấn dây.

Palăng bốn trống, Palăng bốn móc.Bốn sợi dây thừng được cố định trên trống, lần lượt từ trống, từ đáy trống, khi trống quay, một thùng nâng lên, thùng kia hạ xuống.

thành phần kết cấu

Cụm tang trống, trục tang trống là bộ phận cốt lõi của tời.

Cơ cấu phanh, bao gồm phanh cơ và phanh nước (phanh điện từ).

Cụm đầu mèo và trục đầu mèo, dùng để siết khóa dây lỏng, nâng hạ vật nặng;Tời giàn khoan hạng nặng cũng bao gồm một trống đỡ để rút thùng lõi.

Hệ thống truyền động, giới thiệu và phân phối công suất và truyền chuyển động, cho tời tốc độ thay đổi bên trong ngoài trục truyền và trục tang trống, trục đầu mèo, mà còn bao gồm xích, bánh răng, bộ phận trục và trục truyền trung gian của bàn xoay.

Hệ thống điều khiển bao gồm thanh răng, thanh răng, khớp ly hợp khí nén, bàn điều khiển máy khoan, bộ phận van điều khiển… là một bộ phận không thể thiếu trong hệ thống điều khiển giàn khoan

Các hệ thống bôi trơn, bao gồm bôi trơn bằng bơ, bôi trơn nhỏ giọt và truyền động bằng phớt, bôi trơn giật gân hoặc cưỡng bức.

Một hệ thống hỗ trợ với khung hàn hoặc khung vỏ.

Thiết bị gia công: Trung tâm gia công CNC

Hướng quay của rãnh: Tay trái

Đường kính dây: 3 MM~65 MM

Mỗi lớp vòng: 20,5 vòng

lớp: 5 lớp

Loại rãnh dây: Rãnh dây LEBUS

Số dây: Hai
