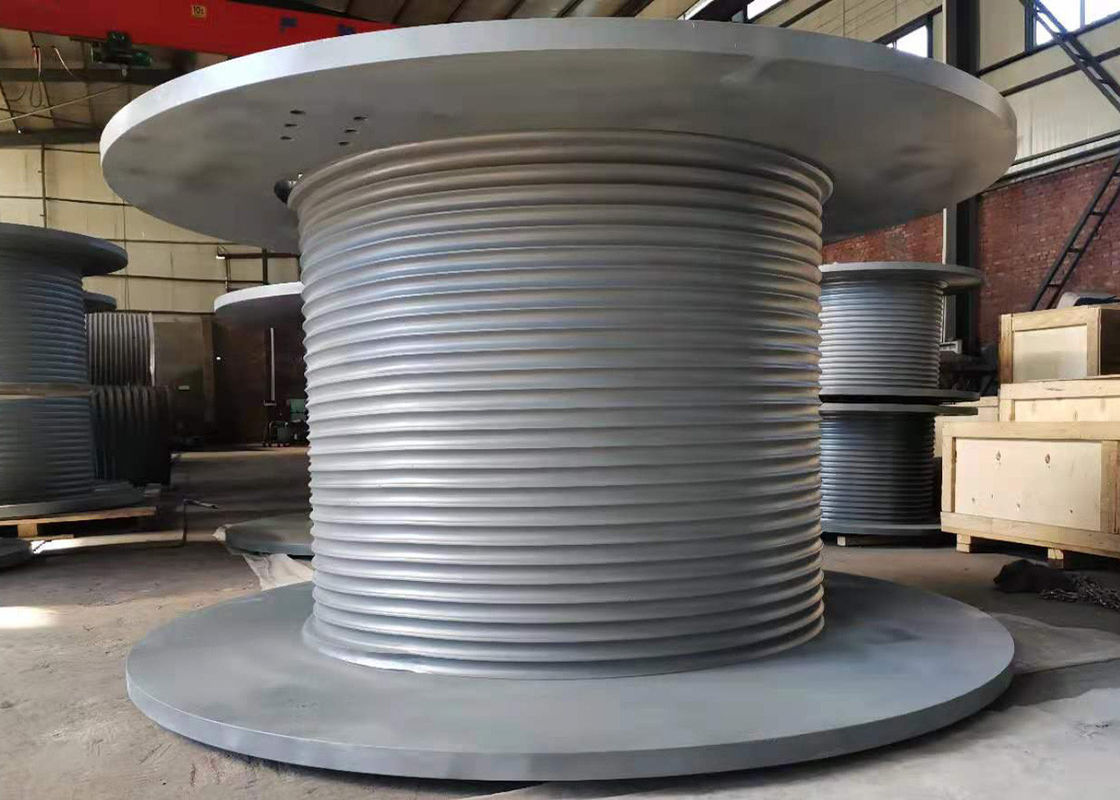

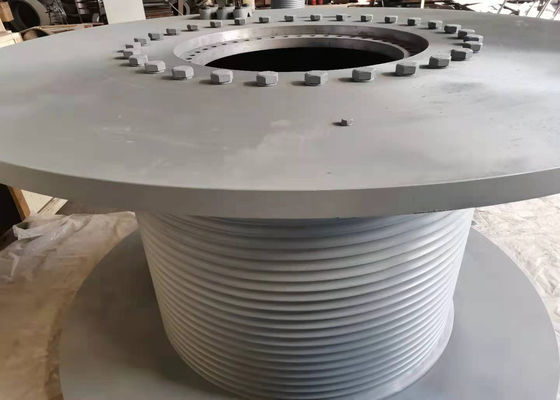

Phê duyệt CCS Trống tời dây 30mm cho máy móc nâng hạ

Lebus Grooves Trống tời dây 30 mm cho máy nâng

Giơi thiệu sản phẩm

Trống tời có rãnh LBS được thiết kế và sản xuất đặc biệt để đáp ứng ứng dụng được sử dụng.Theo đường kính, chiều dài và kiểu xây dựng của dây, chúng tôi có thể xác nhận mô hình rãnh.

Các đặc điểm của các rãnh

1. Nó có rãnh đặc biệt để làm cho cuộn dây cáp có trật tự và độ bền đồng đều trên mỗi lớp.

2. Có thể tính được lực chính xác mà sợi dây tác dụng lên trống.

3. Việc spooling hoàn toàn được kiểm soát, giúp ngăn chặn các lớp bên dưới bị nghiền nát hoặc chèn ép bởi các lớp trên

4. Với rãnh, rãnh liên tục trong trống song song với mặt bích ngoại trừ hai điểm giao nhau trên mỗi Tiết lộ nơi rãnh di chuyển qua trống nửa bước để tạo ra chuyển động kéo theo từng bước.

Thông số thiết kế của trống tời dây

1. Đường kính trống

2. Chiều rộng giữa các mặt bích

3. Đường kính dây hoặc cáp

4. Hướng quay của dây cáp: trái và phải

7. Chất liệu của trống

8. Đường kính mặt bích

9. Tải trọng làm việc tối đa của dây cáp

10. Công suất tối đa của dây/cáp

11. Góc vị trí của trống và ròng rọc cố định

12. Chế độ nhập dây

13. Nếu có thể, cung cấp bản vẽ trống chi tiết:

Lưu ý: Trống được chia thành loại tích hợp và loại tách rời, xử lý bản vẽ cần tích phân.

Sự phân chia cần đường kính trong, đường kính ngoài, chiều dài, đường kính của dây cáp, hướng của rãnh dây (trái hoặc phải)

Cấu trúc phác thảo của bản vẽ

kỹ thuật chế biến
